1.5t 1.3t Σχεδιασμός Δωματίου Θωράκισης RF για Αίθουσες Μαγνητικής Τομογραφίας (MRI) Θωρακισμένο Περίβλημα RF EMI Θωρακισμένο Δωμάτιο RF Ηχοαπορροφητικό Θάλαμο EMC
-
Επισημαίνω
σχέδιο δωματίων προστατευτικών καλυμμάτων RF
,προστατευτικό κάλυμμα RF για το δωμάτιο mri
,δωμάτιο mri προστατευτικών καλυμμάτων RF
-
ΕξουσίαΗλεκτρονικός
-
Μέγεθοςπροσαρμοσμένη
-
Εξαρτήματα 1Παράθυρο μαγνητικής τομογραφίας
-
Εξαρτήματα 2Πόρτα μαγνητικής τομογραφίας
-
Εξαρτήματα 3Επιτροπή χαλκού
-
Εξαρτήματα 4Φίλτρο EMI
-
Εξαρτήματα 5κηρήθρα
-
Αξεσουάρ 6Κυματοδηγός αερίου
-
Αξεσουάρ 7PVC για δάπεδα
-
Αξεσουάρ 8PVC για τοίχους
-
Αξεσουάρ 9Φως
-
Πωλήσεις μονάδωνΕνιαίο Στοιχείο
-
Ενιαίο μέγεθος συσκευασίας200Χ200Χ200 εκ
-
Ενιαίο μικτό βάρος500,000 κλ
-
Τύπος πακέτουξύλινη θήκη
-
Τόπος καταγωγήςΚΙΝΑ
-
ΜάρκαHZ
-
ΠιστοποίησηCE RoHS
-
Αριθμό μοντέλουΚΛΟΥΒΊ MRI RF
-
Ποσότητα παραγγελίας min1 σύνολο
-
Τιμή$20,000.00 / Set
1.5t 1.3t Σχεδιασμός Δωματίου Θωράκισης RF για Αίθουσες Μαγνητικής Τομογραφίας (MRI) Θωρακισμένο Περίβλημα RF EMI Θωρακισμένο Δωμάτιο RF Ηχοαπορροφητικό Θάλαμο EMC
Προσαρμοσμένοι μαγνητικοί τομογράφοι RF CAGE 1.5T και 1.3T
Χαρακτηριστικά Προϊόντος Αίθουσας Μαγνητικής Τομογραφίας:
Οι αίθουσες θωράκισης RF παρέχουν το απαραίτητο ήσυχο περιβάλλον RF για τη διεξαγωγή πολλών διαφορετικών δοκιμών εφαρμογών, όπως EMC, ασύρματη τεχνολογία σε αυτοκίνητα ή στρατιωτικά οχήματα, μαγνητικές τομογραφίες κ.λπ. Αυτές οι αίθουσες κατασκευάζονται με αρθρωτή θωράκιση RF Smartshield TM, θωράκιση προστασίας από ηλεκτρομαγνητικό παλμό EMPP και θωράκιση TEMPEST (ασφαλείς επικοινωνίες) και πλήρη συστήματα αρχιτεκτονικής θωράκισης. Εκπομπές ακτινοβολίας: 30MHz ‐ 18GHz Ανοσία ακτινοβολίας: 30MHz ‐ 6GHz
- Καθαρός, ηλεκτρολυτικά εναποτεθειμένος χαλκός
- Επίπεδα εξασθένησης RF > 100 dB έως συχνότητες 400 MHz
- Ανεξάρτητοι, δομικά απομονωμένοι τοίχοι RF
- Ελαφριά πάνελ τοίχων και οροφής
- Εργοστασιακά σχεδιασμένα και κατασκευασμένα πάνελ θωράκισης RF
- Εσωτερικά φιλικά προς τον εργολάβο

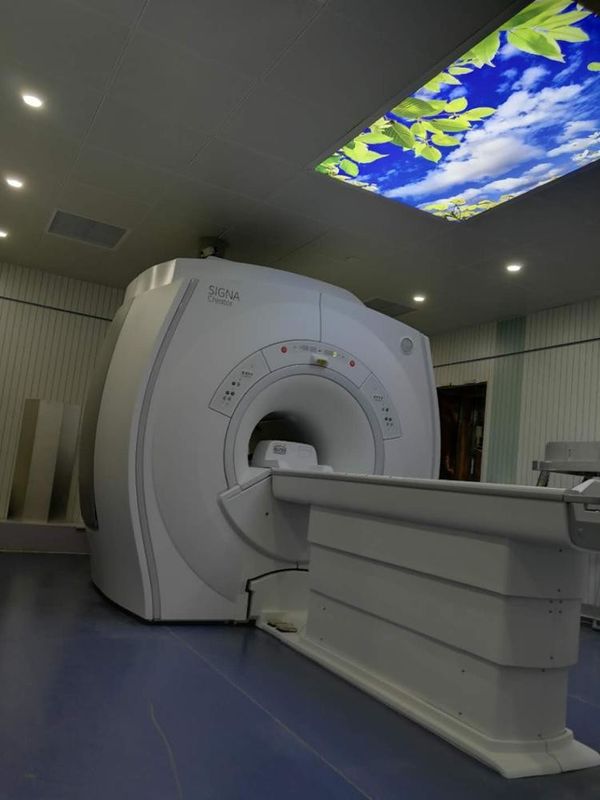

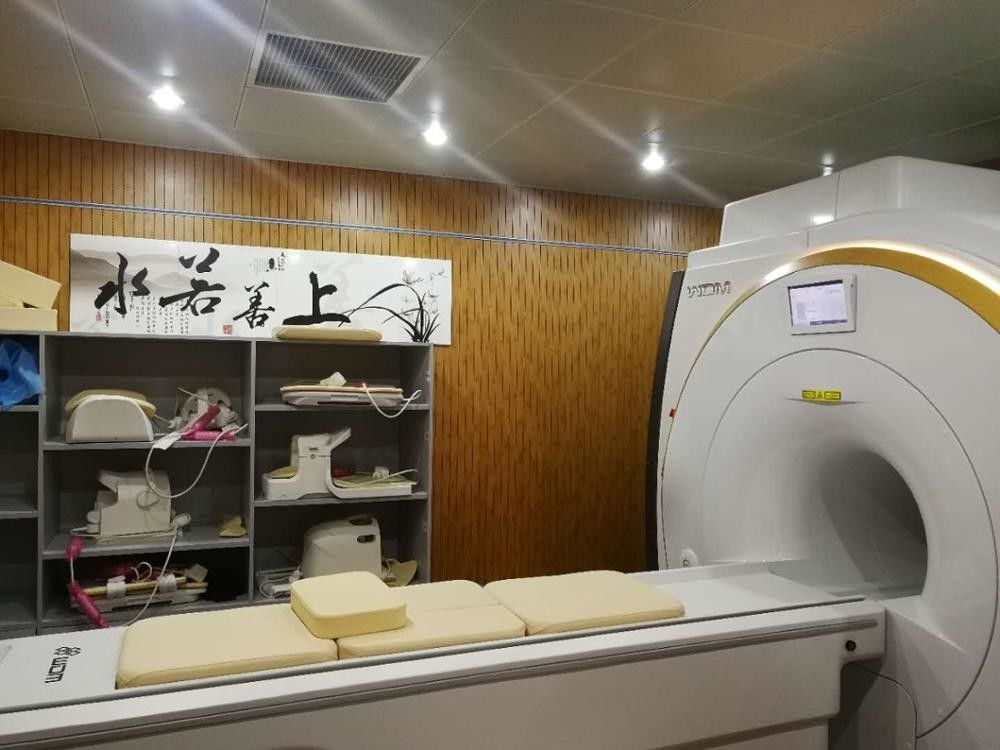

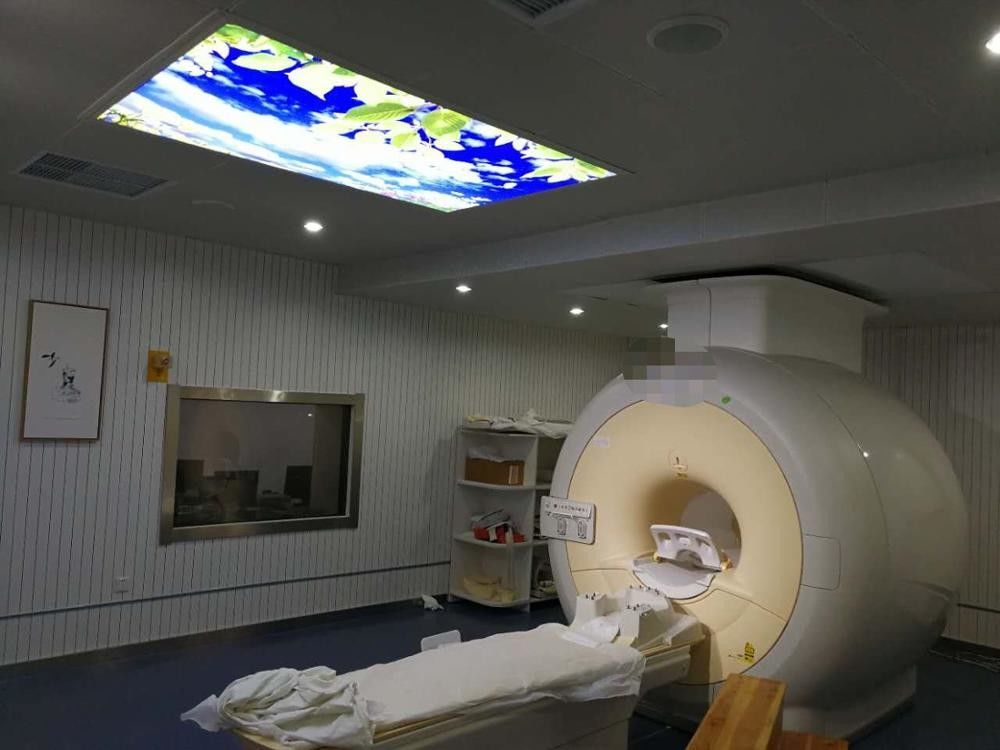

Περιγραφή Αίθουσας Μαγνητικής Τομογραφίας:

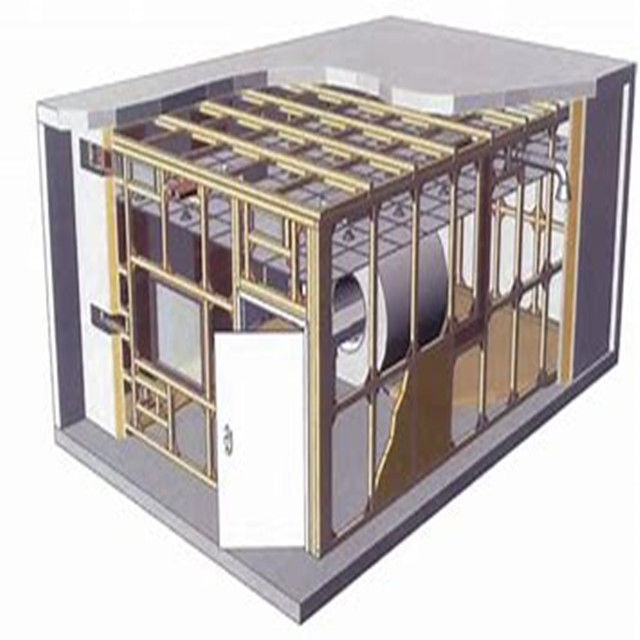

Αυτή η αρθρωτή κατασκευή πλαισίου καλύπτεται με ηλεκτρολυτικά επιχαλκωμένο χαλκό που μπορεί να προσαρμοστεί σε οποιοδήποτε κριτήριο σχεδιασμού. Το μηχανικά επεξεργασμένο και βιδωτό σύστημα ενισχύει την ακεραιότητα RF με ευρείες αρμούς 4,4 cm (1 3/4") που είναι υψηλά συμπιεσμένοι, προσφέροντας μια απρόσκοπτη επιφάνεια θωράκισης. Οι εσωτερικοί συνδετήρες δεν χρειάζεται να διαπερνούν την επιφάνεια θωράκισης από σχεδιασμό, γεγονός που ενισχύει τη μακροπρόθεσμη διάρκεια ζωής της θωράκισης.
| Χαρακτηριστικά Προϊόντος | ||||
| Τα πάνελ θωράκισης είναι κατασκευασμένα από χυτευτές πλάκες χάλυβα ψυχρής έλασης. Συνδέονται με τρόπο και συγκολλώνται με προστασία CO2, η οποία μπορεί να περιορίσει τις πλάκες από παραμόρφωση και να διασφαλίσει την ισοπέδωση των χαλύβδινων πλακών. | ||||

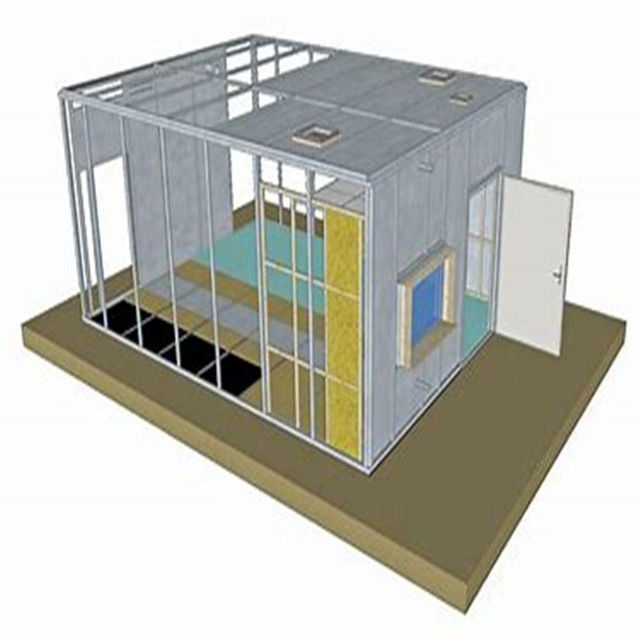

| Η αυτοφερόμενη κατασκευή πλαισίου είναι κατασκευασμένη από τμηματικά υλικά. | ||||

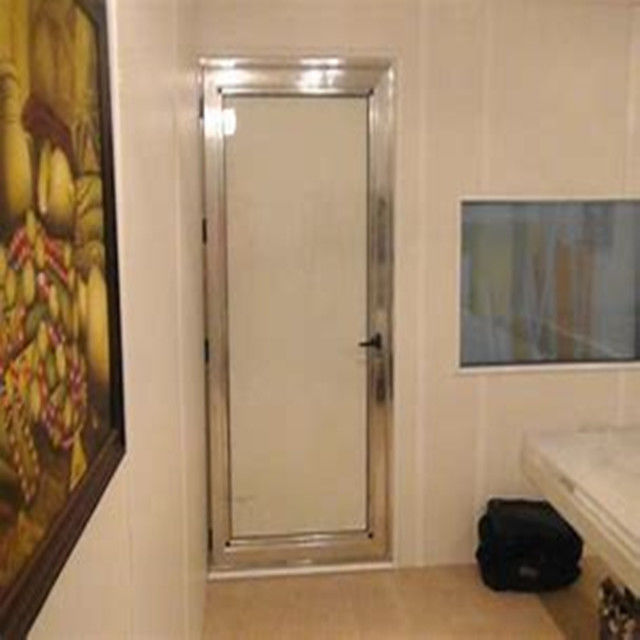

| Η πόρτα θωράκισης είναι προαιρετική: τυπική ηλεκτροκίνητη πόρτα (ηλεκτροκίνητη / χειροκίνητη εναλλακτική), πλήρως αυτόματη πόρτα θωράκισης (ενεργοποιούμενη από φως με κωδικό πρόσβασης) συρόμενη πόρτα. Η διακοσμητική επένδυση από ανοξείδωτο χάλυβα βρίσκεται στην επιφάνεια της πόρτας. Η τυπική διάσταση της πόρτας είναι: 0,85 x 2 (m). | ||||
| Μεγάλης κλίμακας συρόμενη πόρτα θωράκισης, ηλεκτροκίνητη συρόμενη πόρτα εισαγωγής, ηλεκτροκίνητη συρόμενη πόρτα με αερόσακο, περιστρεφόμενη πόρτα με ράγα. | ||||
| Το αεριζόμενο παράθυρο είναι σχεδιασμένο σε τύπο κυψελωτού κυματοδηγού με διάσταση: 300 x 300 (mm). | ||||
| Το φίλτρο τροφοδοσίας είναι σε κατάσταση υψηλής απόδοσης και χαμηλής διαρροής. | ||||
| Τηλέφωνο, κλιματισμός, συσκευές πυρόσβεσης, οπτικές ίνες και καλώδια CAT5 μπορούν να εξοπλιστούν κατά παραγγελία. | ||||
| Η διακόσμηση θα τακτοποιηθεί στην αίθουσα θωράκισης σύμφωνα με τις απαιτήσεις του τυπικού εξοπλισμού. | ||||
| Ιδιότητες Θωράκισης (dB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Επίπεδο κύμα | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Πεδίο Εφαρμογής | ||||
| Δοκιμές EMC | ||||
| Στοιχεία 1 | Τύπος πάνελ μονάδας, γαλβανισμένη χαλύβδινη πλάκα 2mm/3mm | |||
| Στοιχεία 2 | Πόρτα θωράκισης RF, Ανοιχτό μέγεθος: 1000*2000mm Ή προσαρμοσμένη διάσταση | |||
| Στοιχεία 3 | Φίλτρα τροφοδοσίας 16A/ 32A/50A/63A Ή προσαρμοσμένη παράμετρος | |||
| Στοιχεία 4 | Πάνελ εξαερισμού κυψέλης 300x300x25mm 300x600x25mm Ή προσαρμοσμένη διάσταση | |||
| Στοιχεία 5 | Πάνελ RF 300*200mm, συμπεριλαμβανομένου κυματοδηγού Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ή προσαρμοσμένη διάσταση | |||
| Στοιχεία 6 | Δάπεδο Αντιστατικό δάπεδο ή δάπεδο laminate Ή προσαρμοσμένα υλικά | |||
| Στοιχεία 7 | Απορροφητής αφρού RF Πλακάκι φερρίτη Απορροφητής υψηλής ισχύος | |||
| Στοιχεία 8 | Δάχτυλα βηρυλλίου-χαλκού | |||
| Στοιχεία 9 | Χαλύβδινος κυματοδηγός | |||
| Στοιχεία 10 | Φλάντζα θωράκισης EMI | |||
Αξεσουάρ Αίθουσας Μαγνητικής Τομογραφίας
| Αξεσουάρ 1 | Πόρτα MRI 1.2x2.1M |
| Αξεσουάρ 2 | Παράθυρο MRI 0.8x1.2M |
| Αξεσουάρ 3 | Φίλτρο EMI 16A/ 25A/ 30A |
| Αξεσουάρ 4 | Φίλτρο κυψέλης ορείχαλκου 300x300x25mm 300x600x25mm |
| Αξεσουάρ 5 | Πάνελ χαλκού Φύλλο χαλκού 1380mmx0.105mm |
| Αξεσουάρ 6 | Κυματοδηγός χαλκού |
| Αξεσουάρ 7 | Ταινία χαλκού Πλάτος 25mm 50M/Ρολό Πλάτος 50mm 50M/Ρολό |
| Αξεσουάρ 8 | Μαλλί χαλκού 2.5KGS/Ρολό |
| Αξεσουάρ 9 | Δάχτυλα βηρυλλίου-χαλκού |
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
