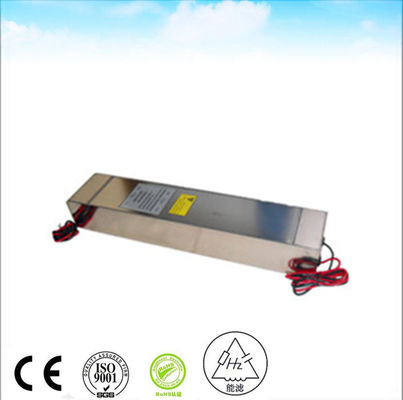

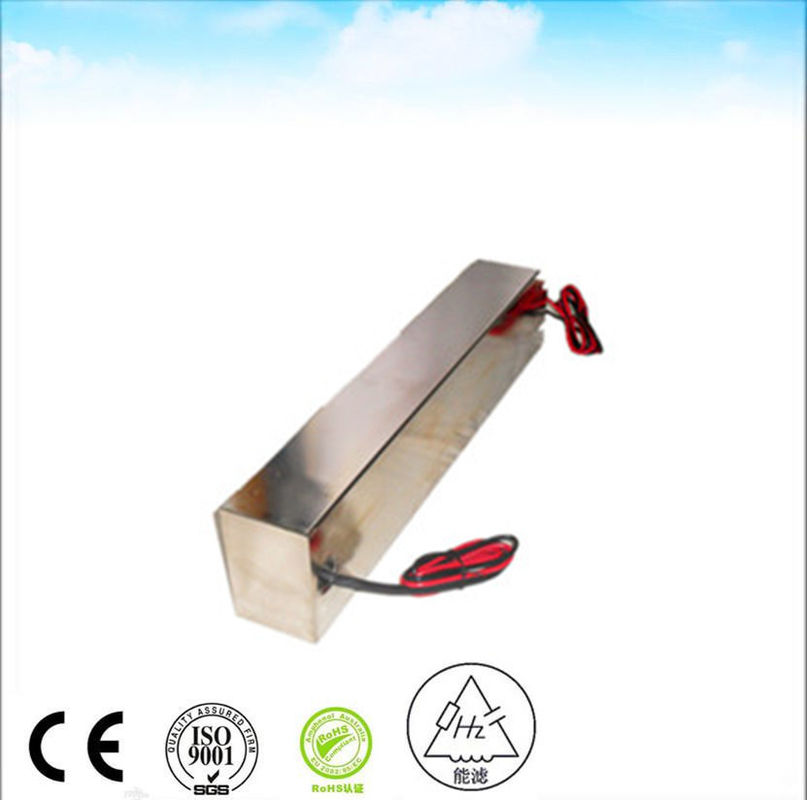

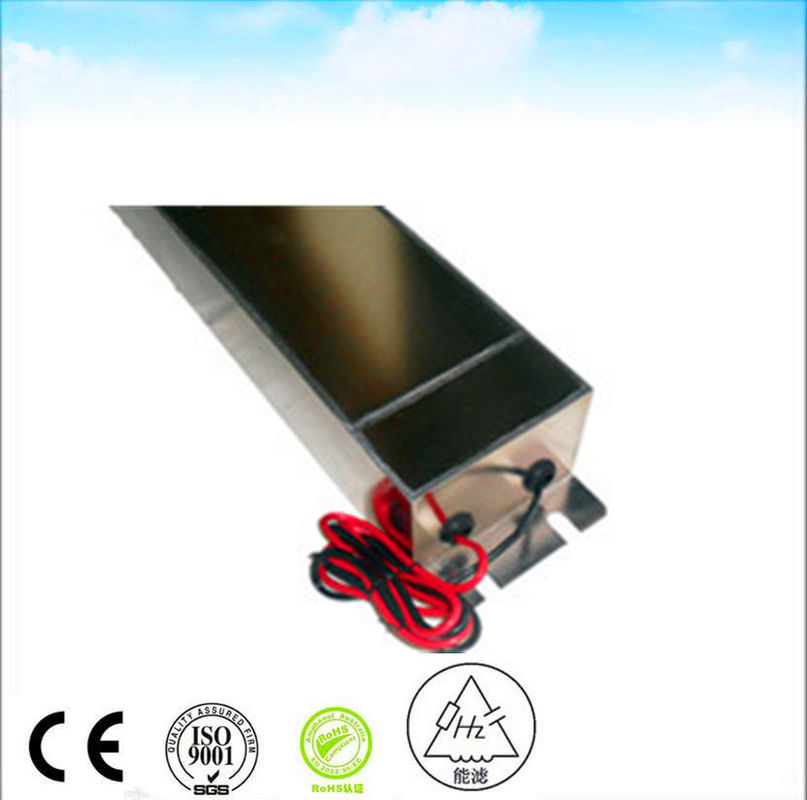

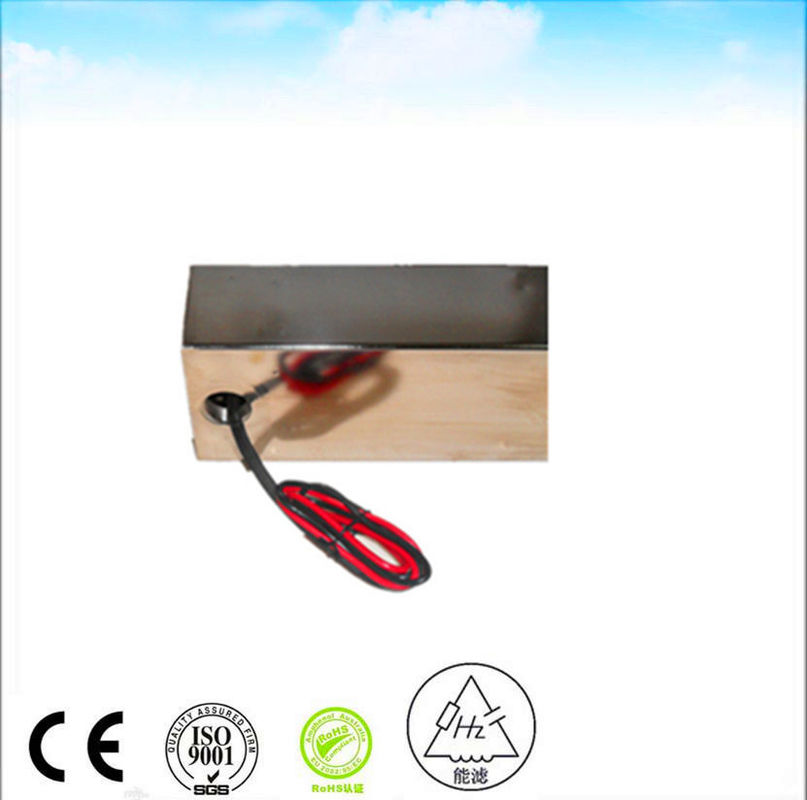

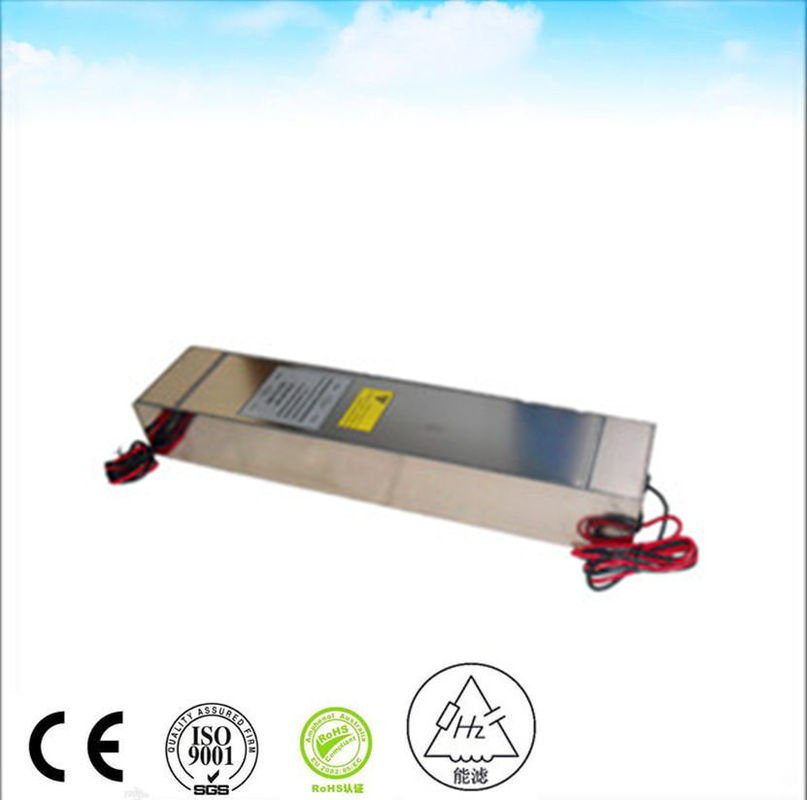

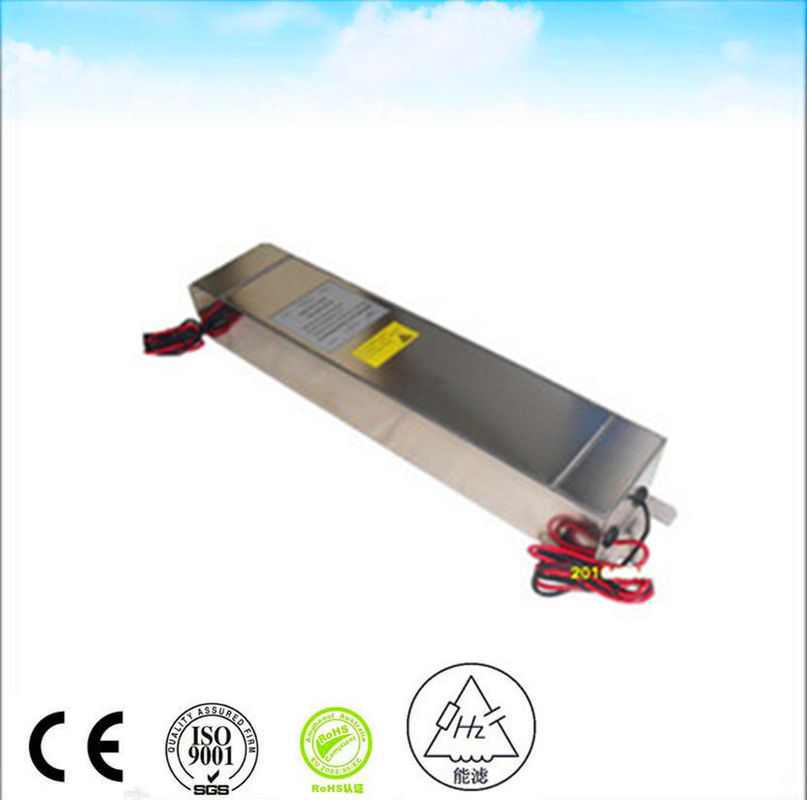

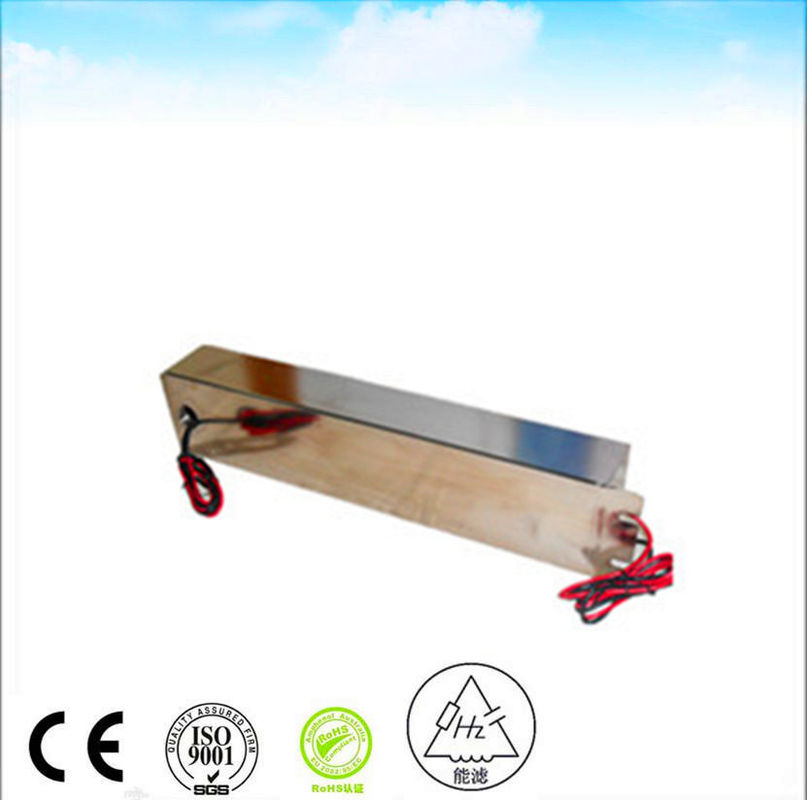

Low Pass 16A 230vac 50Hz EMI Power Line Filter for rf shielded room and emc anechoic chamber

Φίλτρο χαμηλής διέλευσης 16A 230vac 50Hz EMI για προστατευμένο χώρο και αναιχώδες θάλαμο EMC

Προϊόντα - φίλτρο ηλεκτροφόρων καλωδίων EMI
  • Επισημαίνω

    230v φίλτρο εναλλασσόμενου ρεύματος EMI

    ,

    16A φίλτρο εναλλασσόμενου ρεύματος EMI

    ,

    16A φίλτρα γραμμών για τη δύναμη εναλλασσόμενου ρεύματος

  • Τύπος
    Φίλτρο EMI
  • Ονομαστική Κεντρική Συχνότητα
    50/60 HZ
  • Εύρος ζώνης 3dB
    14Κ
  • Λειτουργία μεταφοράς
    Low Pass
  • Απώλεια εισαγωγής
    100db
  • Τύπος πακέτου
    Through Hole
  • Αντίσταση εισόδου
    50 Ohm
  • Εξασθένιση ζώνης διακοπής
    100db
  • Ονομαστική τάση
    120/250VAC
  • Ονομαστικό ρεύμα
    16Α 30Α
  • Συχνότητα λειτουργίας
    50/60 HZ
  • Εφαρμογή
    Δωμάτιο προστατευτικών καλυμμάτων RF
  • Λιμάνι
    Σαγκάη
  • Τόπος καταγωγής
    Κίνα
  • Μάρκα
    nenglv
  • Πιστοποίηση
    ce
  • Αριθμό μοντέλου
    Hz-2X16C5
  • Ποσότητα παραγγελίας min
    >=1 κομμάτια
  • Τιμή
    $200.00
  • Συσκευασία λεπτομέρειες
    PC 1 σε ένα χαρτοκιβώτιο το ακαθάριστο βάρος είναι για 20Kg
  • Δυνατότητα προσφοράς
    100 κομμάτι/κομμάτια ανά Εβδομάδα

Φίλτρο χαμηλής διέλευσης 16A 230vac 50Hz EMI για προστατευμένο χώρο και αναιχώδες θάλαμο EMC

Λάβετε τιμή Συνομιλία τώρα

250VAC 16A Emi Power Line Filter Anechoic Chamber



Τα φίλτρα ηλεκτρομαγνητικών παρεμβολών (EMI) είναι ζωτικής σημασίας για ένα ευρύ φάσμα εξοπλισμού και συσκευών. Η εγκατάσταση ενός φίλτρου EMI τα βοηθά να λειτουργούν όπως προβλέπεται και να αποτρέπονται από παρεμβολές με άλλες συσκευές. Η ηλεκτρομαγνητική συμβατότητα (EMC) είναι επίσης βασικό συστατικό για την εκπλήρωση των απαιτήσεων συμμόρφωσης των παγκόσμιων κανονισμών και πολλών βιομηχανικών προτύπων. Για να παρέχουν τα φίλτρα EMI την επιθυμητή απόδοση, πρέπει να εγκατασταθούν σωστά. Η τήρηση βέλτιστων πρακτικών για την εγκατάσταση φίλτρων EMI βοηθά στη βελτιστοποίηση της απόδοσής τους και διασφαλίζει ασφαλή περιθώρια συμμόρφωσης για τις συσκευές.


ΟΝΟΜΑΣΤΙΚΗ ΤΑΣΗ
250 VAC
ΟΡΙΣΜΕΝΟ ΡΕΥΜΑ
30 Α
ΣΥΧΝΟΤΗΤΑ ΛΕΙΤΟΥΡΓΙΑΣ
50 60 Hz
Πτώση τάσης
Λιγότερο από 1 V
Παραφορτώνω
140% του ονομαστικού ρεύματος για 15 λεπτά
Αρμονική παραμόρφωση
Λιγότερο από 2% @ πλήρες ονομαστικό ρεύμα
Ρεύμα διαρροής
≤0,2A@380/230VAC και 50Hz
Διηλεκτρική Ανθεκτική Τάση
1000VDC (γραμμή σε γραμμή) 1000VDC (γραμμή σε θήκη)
Αντίσταση μόνωσης DC
Σύμφωνα με τη μέθοδο MIL-STD-202 202
Αντοχή τερματικού
Σύμφωνα με τη μέθοδο MIL-STD-202 211
Άνοδος θερμοκρασίας
Σύμφωνα με το MIL-F-15733
Απώλεια εισαγωγής
≥100dB@14K-40GHz Σύμφωνα με το MIL-STD-220A, υπό φορτίο
Κλιματική Ταξινόμηση
25/070/21



Συμβουλές γείωσης
Η γείωση που ονομάζεται επίσης γείωση, είναι ένα κρίσιμο μέρος της εγκατάστασης ενός συστήματος και του φίλτρου EMI όπου εμφανίζονται συχνά προβλήματα. Για να αποφύγετε αυτά τα ζητήματα, λάβετε υπόψη αυτές τις οδηγίες εγκατάστασης φίλτρου EMI.

Είναι σημαντικό να θυμάστε ότι υπάρχει διαφορά μεταξύ μιας γείωσης EMI/συστήματος και μιας γείωσης ασφαλείας. Η γείωση ασφαλείας είναι μια σύνδεση ή ένας αγωγός που παρέχει μια διαδρομή για τη ροή των ρευμάτων κατά τη διάρκεια ενός σφάλματος κυκλώματος. Τα ρεύματα παρεμβολής συμβαίνουν σε υψηλές συχνότητες, πράγμα που σημαίνει ότι η τυπική γείωση ασφαλείας δεν είναι επαρκής για το EMI. Η υψηλή σύνθετη αντίσταση αυτών των συστημάτων μπορεί να έχει ως αποτέλεσμα αυξημένες εκπομπές ακτινοβολίας από το σύστημα και την ευαισθησία του σε παρεμβολές από εξωτερικές πηγές. Για το EMI, απαιτείται ένα σύστημα γείωσης που έχει πολύ χαμηλή σύνθετη αντίσταση για τα σήματα υψηλής συχνότητας (HF).



Βασικοί στόχοι σχεδιασμού εδάφους για EMC

Ελαχιστοποιεί το Crosstalk
Ελαχιστοποιεί τις εκπομπές
Ελαχιστοποιεί την ευαισθησία

Φίλτρο χαμηλής διέλευσης 16A 230vac 50Hz EMI για προστατευμένο χώρο και αναιχώδες θάλαμο EMC 0
