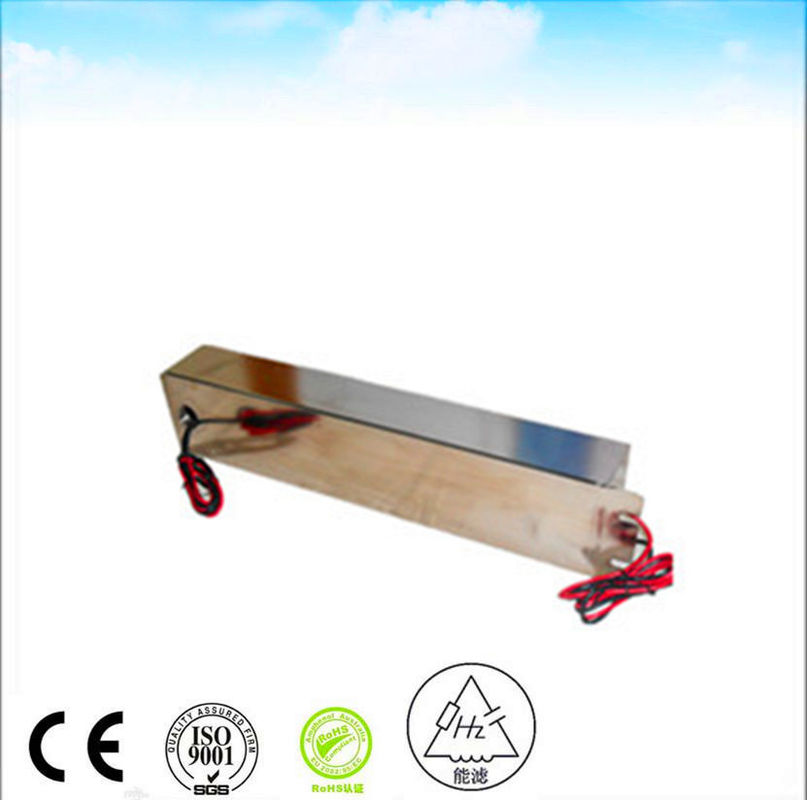

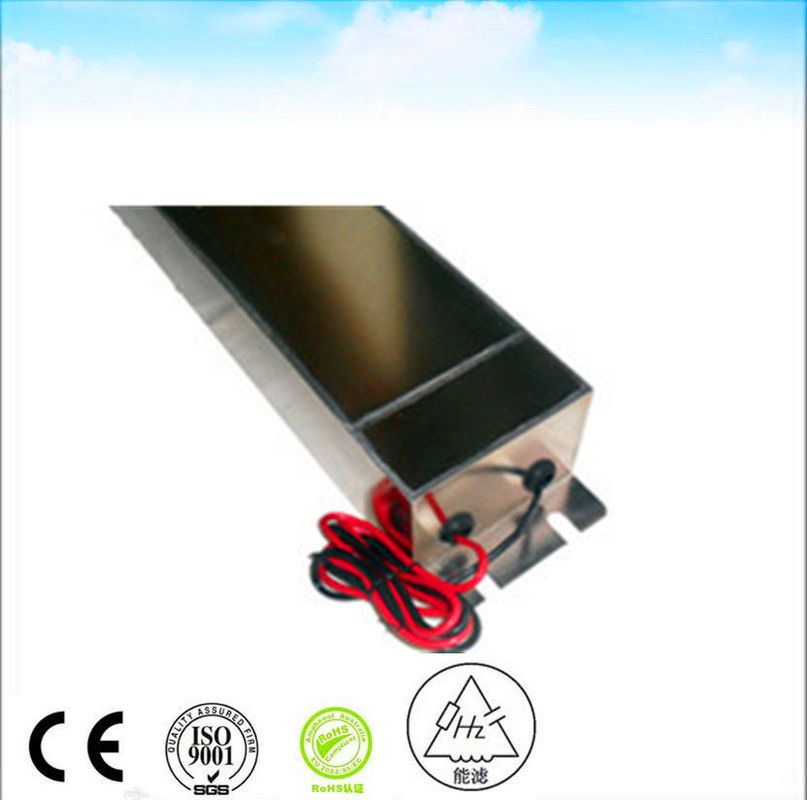

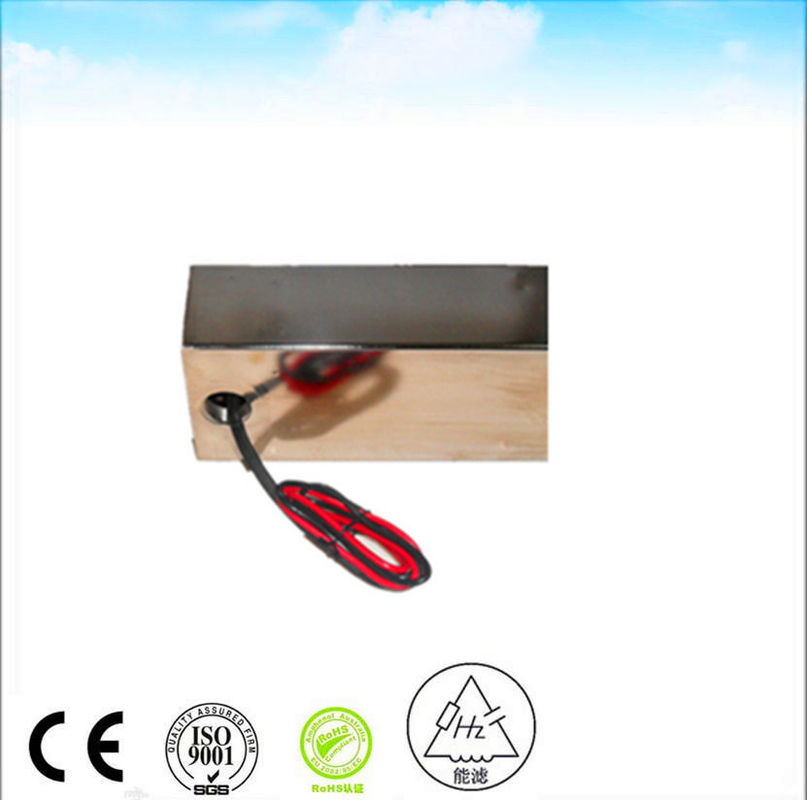

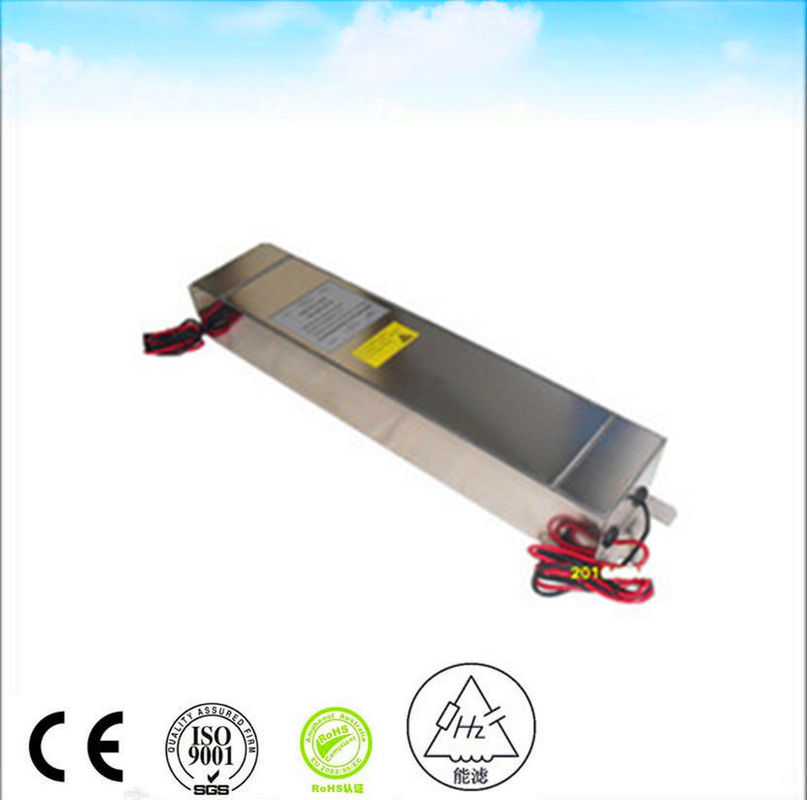

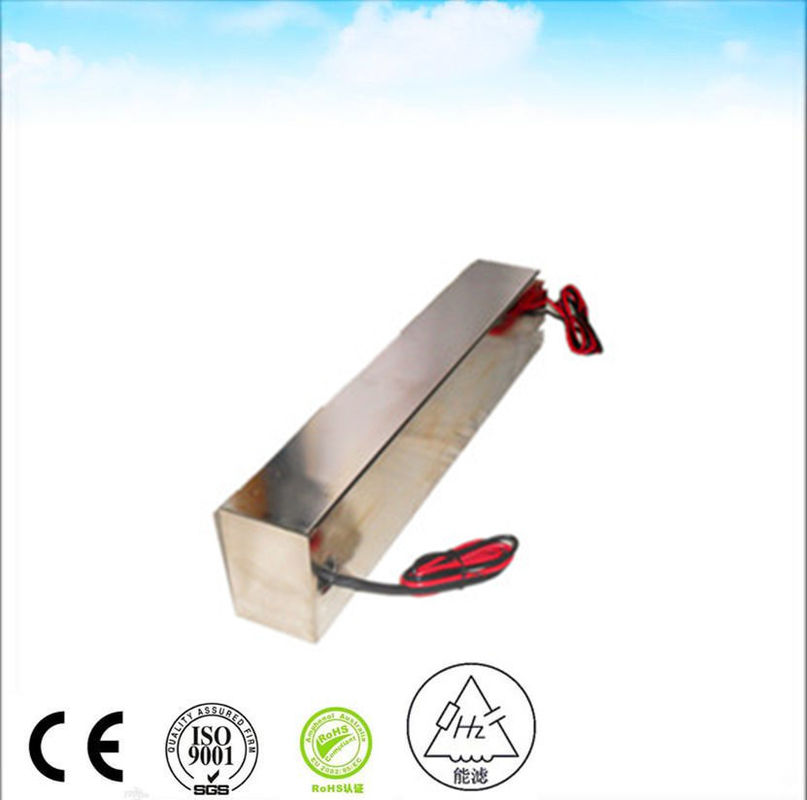

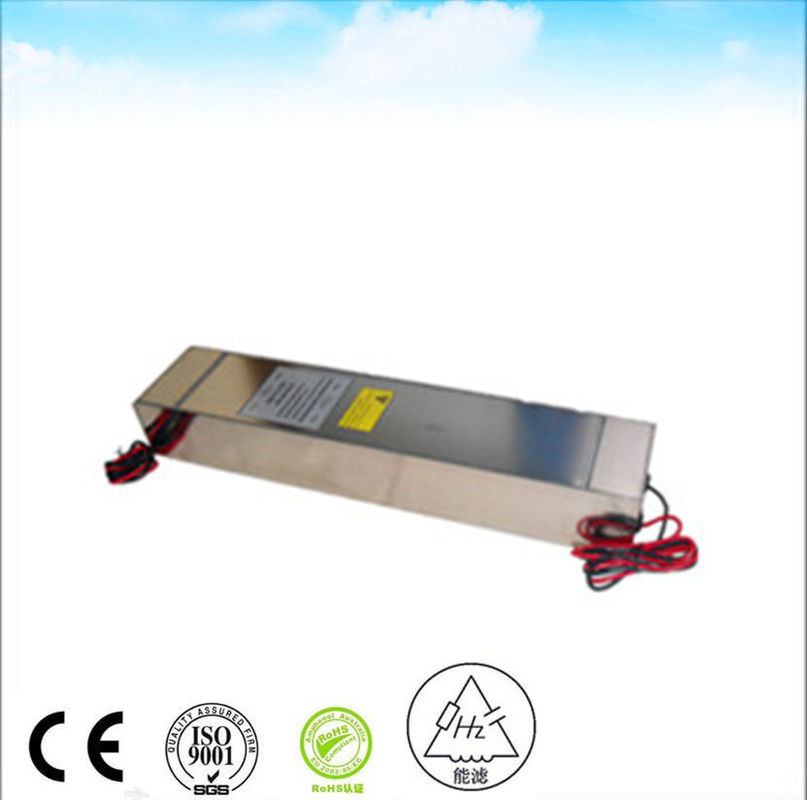

50A 120 250V Ac Dc Emi Φίλτρο γραμμής ηλεκτρικής ενέργειας Ac Φίλτρο θορύβου Emc Φίλτρο γραμμής
-
Επισημαίνω
50A συνεχές Emi φίλτρο εναλλασσόμενου ρεύματος
,250V συνεχές Emi φίλτρο εναλλασσόμενου ρεύματος
,Φίλτρο εναλλασσόμενου ρεύματος 1000VDC Emi
-
ΤύποςΦίλτρο της EMI
-
Λειτουργία μεταφοράςΧαμηλής διέλευσης
-
Τύπος συσκευασίαςΣε όλη την τρύπα
-
Ονομαστική κεντρική συχνότητα50/60HZ
-
3db εύρος ζώνης14Κ
-
Απώλεια εισαγωγής100dB
-
σύνθετη αντίσταση εισαγωγής50ohm
-
Εξασθένιση ζώνης διακοπής100dB
-
Διορισμένη τάση120/250VAC
-
Εκτιμημένο ρεύμα16Α 30Α
-
Λειτουργούσα συχνότητα50/60HZ
-
ΕφαρμογήΔωμάτιο προστατευτικών καλυμμάτων RF
-
ΛιμάνιΣαγκάη
-
Τόπος καταγωγήςΚίνα
-
Μάρκαnenglv
-
Πιστοποίησηce
-
Αριθμό μοντέλουHz-2X50C5
-
Ποσότητα παραγγελίας min>=1 κομμάτια
-
Τιμή$300.00
-
Συσκευασία λεπτομέρειεςPC 1 σε ένα χαρτοκιβώτιο το ακαθάριστο βάρος είναι για 20Kg
-
Δυνατότητα προσφοράς100 κομμάτι/κομμάτια ανά Εβδομάδα
50A 120 250V Ac Dc Emi Φίλτρο γραμμής ηλεκτρικής ενέργειας Ac Φίλτρο θορύβου Emc Φίλτρο γραμμής
250VAC 50A Emi Φιλτράρισμα ηλεκτρικής γραμμής Ανεχοϊκός θάλαμος
| ΔΙΚΑΙΩΜΗ ΤΗΣ ΣΥΜΒΟΥΛΙΑΣ | 250 VAC | ||
| ΚΑΤΑΡΙΣΜΟΣ ΤΩΡΑΣ | 30 Α | ||
| ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗ | 50 60 Hz | ||
| Μείωση τάσης | Πάνω από 1 V | ||
| Υπερφόρτωση | 140% ονομαστικού ρεύματος για 15 λεπτά | ||
| Αρμονική παραμόρφωση | Λιγότερο από 2% @ πλήρες ονομαστικό ρεύμα | ||
| ρεύμα διαρροής | ≤ 0,2A@380/230VAC και 50Hz | ||
| Ηλεκτρική ανθεκτική τάση | 1000VDC (από γραμμή σε γραμμή) 1000VDC (από γραμμή σε θήκη) | ||
| Αντίσταση μόνωσης συνεχούς ρεύματος | Σύμφωνα με τη μέθοδο MIL-STD-202 202 | ||
| Τερματική αντοχή | Σύμφωνα με τη μέθοδο MIL-STD-202 211 | ||
| Αύξηση της θερμοκρασίας | Σύμφωνα με το MIL-F-15733 | ||
| Απώλεια εισαγωγής | ≥ 100dB@14K-40GHz σύμφωνα με το MIL-STD-220A, υπό κατάσταση φόρτωσης | ||
| Κλιματική ταξινόμηση | 25/070/21 | ||
Φιλτράρισμα / Συμβουλές σύνδεσης
Το EMI φιλτράρισμα λειτουργεί και προς τις δύο κατευθύνσεις, εμποδίζει τον θόρυβο από το ηλεκτρικό δίκτυο να μπει και εμποδίζει τον θόρυβο που παράγεται μέσα στο σύστημα να βγει.Δεδομένου ότι ο θόρυβος ταξιδεύει κατά κύριο λόγο πάνω από τις γραμμές ηλεκτρικής ενέργειας και συχνά ακτινοβολεί από αυτέςΗ διατήρηση των βέλτιστων πρακτικών καλωδίωσης μπορεί να βοηθήσει στη μείωση πολλών πιθανών προβλημάτων EMI.
- Στόχος είναι να διατηρείται διαχωρισμένη η καλωδίωση ισχύος και ελέγχου. Βεβαιωθείτε ότι τα καλώδια ισχύος και ελέγχου δεν τρέχουν παράλληλα. Εάν τα καλώδια πρέπει να διασχίζουν, βεβαιωθείτε ότι τα καλώδια διασχίζουν σε ορθή γωνία ή όσο το δυνατόν πιο κοντά.
- Στρέψτε τους αγωγούς όσο πιο κοντά μπορείτε στο πάνελ.
- Βεβαιωθείτε ότι οι αγωγοί εισόδου και εξόδου του φίλτρου είναι διαχωρισμένοι.
- Διατηρήστε χωριστά τους αγωγούς εισόδου και εξόδου.
- Χρησιμοποιήστε προστατευμένα καλώδια, αν είναι απαραίτητο, ειδικά στην πλευρά που πρέπει να προστατευθεί από τον ακτινοβολούμενο θόρυβο.
- Βεβαιωθείτε ότι η θωράκιση των θωρακισμένων καλωδίων έχει τερματιστεί και στα δύο άκρα.
- Η τεχνική μας ομάδα έχει περισσότερα από 10 χρόνια εμπειρίας στο σχεδιασμό φίλτρου EMI. Γνωρίζουμε πολύ καλά το πρότυπο ασφάλειας UL VDE CSA CE CQC κλπ.
- Our technical service team learn many kinds of test standard such as industrial application (IEC61800-3 for frequency inverter drive EN12015 for elevator EN55011 for ISM device etc) and military application (GJB151A GJB152A etc)Μπορούμε να λύσουμε το πρόβλημα της ΕΜΙ γρήγορα αποτελεσματικά και με χαμηλό κόστος.
- Ο εξοπλισμός δοκιμών μας: Ψηφιακή γέφυρα LCR / δοκιμαστής αντοχής τάσης / δοκιμαστής αντοχής μόνωσης / αναλυτής φάσματος / δοκιμαστής επαγωγών / τυποποιημένη πηγή σήματος / αίθουσα ασπίδας / δοκιμαστής έντασης παρεμβολών κλπ.
- Το προϊόν μας: φίλτρο EMI γενικής χρήσης/ φίλτρο EMI για μετατροπέα συχνοτήτων/ φίλτρο EMI για εγκαταστάσεις προστασίας/ φίλτρο EMI για στρατιωτικές εφαρμογές
- Το πλεονέκτημα μας: υψηλή ποιότητα / υψηλή οικονομική απόδοση / σύντομο χρόνο παράδοσης
- Η υπηρεσία μας: όλα τα προϊόντα έχουν εγγύηση δύο ετών
- Οι κύριοι πελάτες μας: σύστημα μετατροπής συχνότητας και σύστημα μετατροπής σερβοκίνησης / σύστημα προστασίας MRI / σύστημα μετατροπής ηλιακής ενέργειας / σύστημα διαμετακόμισης σιδηροδρόμων κλπ.
