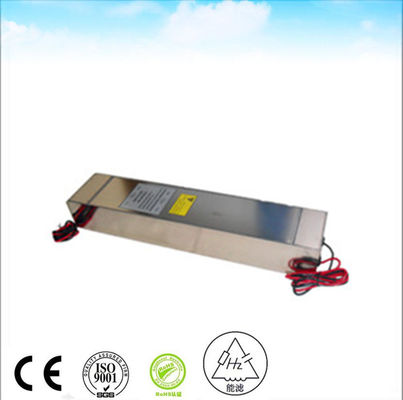

250VAC 16A EMI φίλτρο αγωγού ηλεκτρικής ενέργειας
Πώς λειτουργεί ένα φίλτρο EMI εισόδου;
Τα περισσότερα ηλεκτρονικά προϊόντα περιέχουν φίλτρο ΕΜΙ, είτε ως ξεχωριστή συσκευή, είτε ενσωματωμένο σε πλακέτες κυκλωμάτων.Η λειτουργία του είναι να μειώνει τον ηλεκτρονικό θόρυβο υψηλής συχνότητας που μπορεί να προκαλέσει παρεμβολές σε άλλες συσκευέςΟι κανονιστικές προδιαγραφές υπάρχουν στις περισσότερες χώρες που περιορίζουν την ποσότητα θορύβου που μπορεί να εκπέμπεται.
Η ΕΜΙ, ή Ηλεκτρομαγνητική Διαταραχή, ορίζεται ως ανεπιθύμητα ηλεκτρικά σήματα και μπορεί να είναι υπό μορφή διοχετευμένων ή ακτινοβολούμενων εκπομπών.Η διοχετευόμενη EMI είναι όπου ο θόρυβος ταξιδεύει κατά μήκος των ηλεκτρικών αγωγών και η ακτινοβολούμενη EMI είναι όπου ο θόρυβος ταξιδεύει μέσω του αέρα ως μαγνητικά πεδία ή ραδιοκύματα.
Το ΕΜΙ παράγεται από την εναλλαγή ηλεκτρικού ρεύματος και προέρχεται από διάφορες πηγές, συμπεριλαμβανομένων ηλεκτρονικών πηγών ενέργειας.Η παροχή ενέργειας μετατρέπει μια τάση εισόδου σε ρυθμιζόμενη και απομονωμένη (στην πλειονότητα των περιπτώσεων) τάση συνεχούς ρεύματος για να λειτουργήσει μια σειρά από ηλεκτρονικά εξαρτήματαΗ μετατροπή αυτή πραγματοποιείται σε υψηλές συχνότητες που κυμαίνονται από αρκετά kHz έως περισσότερα από ένα MHz.Τα ρελέ συνεχούς ρεύματος και τα φορτιστήρια μπαταριών εξαρτώνται από πηγές ενέργειας για να λειτουργούν.
Ένα φίλτρο EMI για τροφοδοσία συνήθως αποτελείται από παθητικά στοιχεία, συμπεριλαμβανομένων των πυκνωτών και των επαγωγών, που συνδέονται μεταξύ τους για να σχηματίσουν κυκλώματα LC.Οι επαγωγείς επιτρέπουν την διέλευση ρεύματος συνεχούς ή χαμηλής συχνότηταςΟι πυκνωτές παρέχουν μια πορεία χαμηλής αντίστασης για να εκτρέψουν τον θόρυβο υψηλής συχνότητας μακριά από την είσοδο του φίλτρου,είτε πίσω στην παροχή ενέργειας, ή στη σύνδεση εδάφους.
Εκτός από την παροχή βοήθειας για την τήρηση των κανονισμών EMI, το φίλτρο πρέπει επίσης να πληροί τα πρότυπα ασφάλειας.η ελάχιστη ηλεκτρική απόσταση μεταξύ των γραμμώνΟι πυκνωτές είναι επίσης ατομικά πιστοποιημένοι ως ασφαλείς, ανάλογα με τη θέση τους στο κύκλωμα.Ειδικοί πυκνωτές X πρέπει να χρησιμοποιηθούν σε όλα τα τερματικά εισόδου και πυκνωτές Y από το κύκλωμα AC στη γη.
ΔΙΚΑΙΩΜΗ ΤΗΣ ΣΥΜΒΟΥΛΙΑΣ | 250 VAC | ||
ΚΑΤΑΡΙΣΜΟΣ ΤΩΡΑΣ | 30 Α | ||
ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗ | 50 60 Hz | ||
Μείωση τάσης | Πάνω από 1 V | ||
Υπερφόρτωση | 140% ονομαστικού ρεύματος για 15 λεπτά | ||
Αρμονική παραμόρφωση | Λιγότερο από 2% @ πλήρες ονομαστικό ρεύμα | ||
ρεύμα διαρροής | ≤ 0,2A@380/230VAC και 50Hz | ||
Ηλεκτρική ανθεκτική τάση | 1000VDC (από γραμμή σε γραμμή) 1000VDC (από γραμμή σε θήκη) | ||
Αντίσταση μόνωσης συνεχούς ρεύματος | Σύμφωνα με τη μέθοδο MIL-STD-202 202 | ||
Τερματική αντοχή | Σύμφωνα με τη μέθοδο MIL-STD-202 211 | ||
Αύξηση της θερμοκρασίας | Σύμφωνα με το MIL-F-15733 | ||
Απώλεια εισαγωγής | ≥ 100dB@14K-40GHz σύμφωνα με το MIL-STD-220A, υπό κατάσταση φόρτωσης | ||
Κλιματική ταξινόμηση | 25/070/21 |
