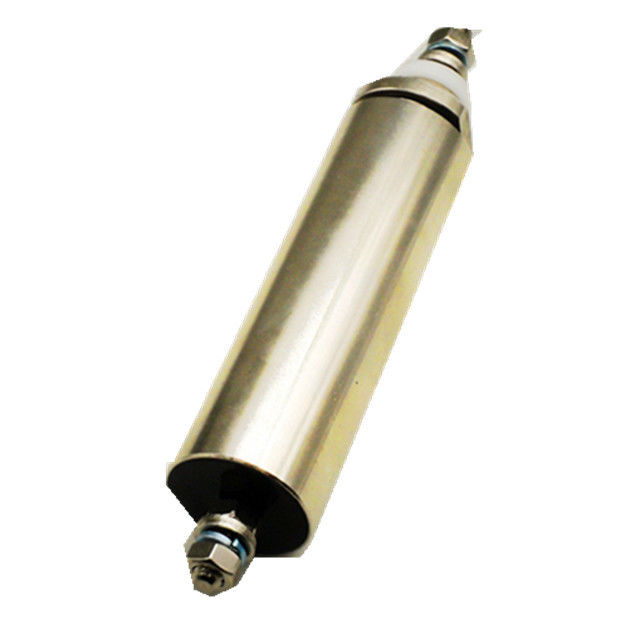

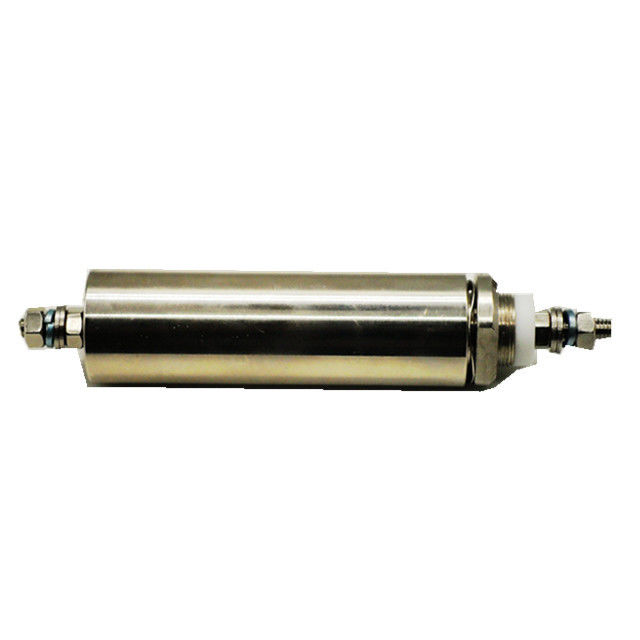

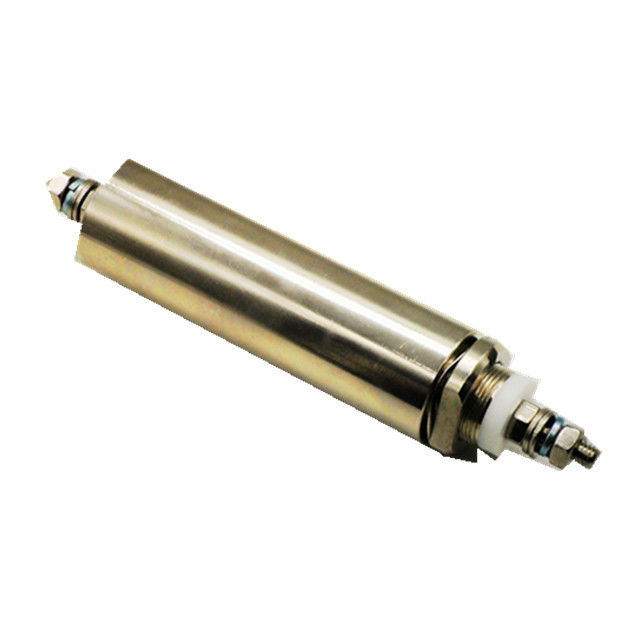

250VAC 50A Emc Μετασχηματιστές υψηλού ρεύματος τροφοδοσίας για θωρακισμένο χώρο

Οι περισσότερες ηλεκτρικές και ηλεκτρονικές συσκευές—όπως κινητήρες, τροφοδοτικά και μικροεπεξεργαστές—παράγουν κάποιο βαθμό ηλεκτρομαγνητικού θορύβου υψηλής συχνότητας. Αν και ένα κοινό πρόβλημα, ο παραγόμενος θόρυβος μπορεί να αποδειχθεί προβληματικός, ειδικά σε κρίσιμες λειτουργίες, καθώς υποβαθμίζει την ποιότητα της μετάδοσης σήματος και ισχύος.

Τα φίλτρα ηλεκτρομαγνητικών παρεμβολών (EMI) είναι μια λύση που χρησιμοποιούν οι επαγγελματίες του κλάδου για να μετριάσουν την επίδραση του ηλεκτρομαγνητικού θορύβου στις γραμμές ρεύματος και σήματος. Χρησιμοποιώντας τις συσκευές στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό τους, βελτιώνουν την απόδοση του συστήματος ανακατευθύνοντας και μειώνοντας τον θόρυβο ακυρώνοντας ή γειώνοντας τη γραμμή.

Τεχνική Προδιαγραφή
- Ονομαστική τάση: 250VAC/600VDC
- Ονομαστικό ρεύμα: 1A-300A
- Συχνότητα λειτουργίας: 50/60Hz
- Εύρος θερμοκρασίας: 40/085/56

Προσαρμοσμένα φίλτρα EMI

Η ομάδα μας κατανοεί πλήρως ότι μια λύση εκτός ραφιού μπορεί να μην είναι κατάλληλη για κάθε πελάτη. Ευτυχώς, ως ειδικοί στο φιλτράρισμα ηλεκτρομαγνητικών παρεμβολών, έχουμε τις γνώσεις και τις δεξιότητες για να σχεδιάσουμε και να κατασκευάσουμε προσαρμοσμένα φίλτρα EMI για να καλύψουμε μοναδικές ανάγκες.

Παρέχουμε προσαρμοσμένες λύσεις πλήρους εξυπηρέτησης, προσφέροντας υποστήριξη πελατών από την ιδέα του έργου έως την ολοκλήρωση του έργου. Οι υπηρεσίες μας περιλαμβάνουν σχεδιασμό και ανάλυση του κυκλώματος φίλτρου, σχεδιασμό και διάταξη της συσκευασίας, πρωτοτυποποίηση και δοκιμή, τα οποία είναι όλα βελτιστοποιημένα για να προσφέρουν την υψηλότερη ποιότητα στην καλύτερη δυνατή τιμή. Προσφέρουμε προσαρμοσμένα σχέδια φίλτρων με ονομαστικές τιμές τάσης μεταξύ 0 έως 400 VDC και 0 έως 480 VAC, ονομασίες ρεύματος μεταξύ 0 και 400 A και συχνότητες έως 400 Hz. Διατίθενται επίσης υψηλότερες σειρές κατόπιν αιτήματος.

Πώς λειτουργούν τα φίλτρα EMI;

Τα φίλτρα EMI υπάρχουν ως ξεχωριστές ή ενσωματωμένες συσκευές σε ηλεκτρικό και ηλεκτρονικό εξοπλισμό. Με απλούστερους όρους, μέσα σε τέτοιο εξοπλισμό, λειτουργούν ως χαμηλοπερατά φίλτρα για ανεπιθύμητο ρεύμα - γενικά υψηλής συχνότητας. Αποτελούνται από παθητικά ηλεκτρικά εξαρτήματα—συμπεριλαμβανομένων επαγωγέων και πυκνωτών—τα οποία, όταν συναρμολογούνται μαζί, σχηματίζουν ένα πλήρες κύκλωμα LC. Το εξάρτημα του επαγωγέα επιτρέπει σε ρεύματα χαμηλής συχνότητας και συνεχούς ρεύματος να περνούν χωρίς αναστολή και μπλοκάρει το ρεύμα υψηλής συχνότητας (δηλ. τον θόρυβο). Μόλις μπλοκαριστεί, η διαδρομή χαμηλής σύνθετης αντίστασης που παρέχεται από το εξάρτημα του πυκνωτή κατευθύνει τον θόρυβο πίσω στο τροφοδοτικό ή σε μια γειωμένη σύνδεση.

Δεδομένου ότι τα φίλτρα EMI είναι ικανά μόνο να εκτρέπουν τις αγώγιμες παρεμβολές, οι συσκευές συχνά συνδυάζονται με εξαρτήματα θωράκισης και μόνωσης για να εμποδίσουν τον εκπεμπόμενο θόρυβο που ταξιδεύει στον αέρα. Η ακτινοβολούμενη παρεμβολή προκαλεί ιδιαίτερη ανησυχία όταν υπάρχει σημαντικό μήκος αγωγού μεταξύ του φίλτρου και της πηγής παρεμβολής. Εάν υπάρχει μόνο μικρό μήκος καλωδίου μεταξύ του φίλτρου και της πηγής θορύβου, το φίλτρο EMI από μόνο του μπορεί να είναι αρκετό.
