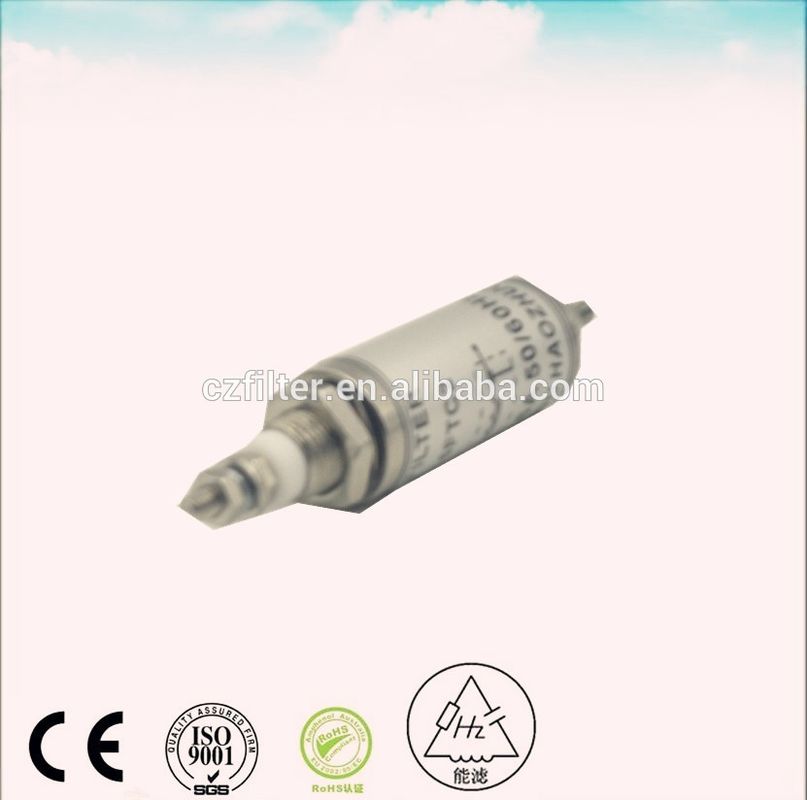

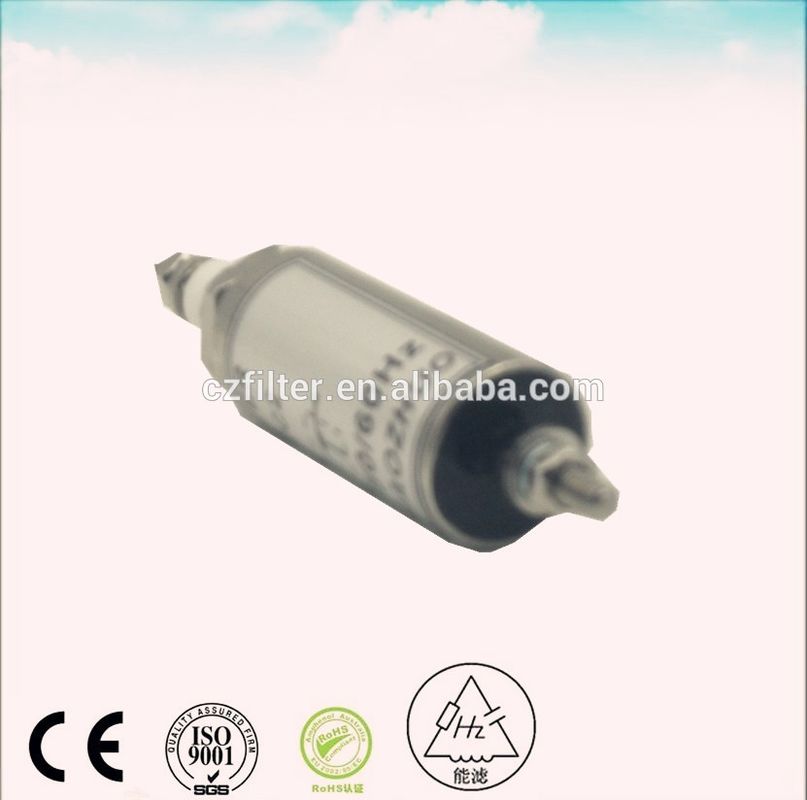

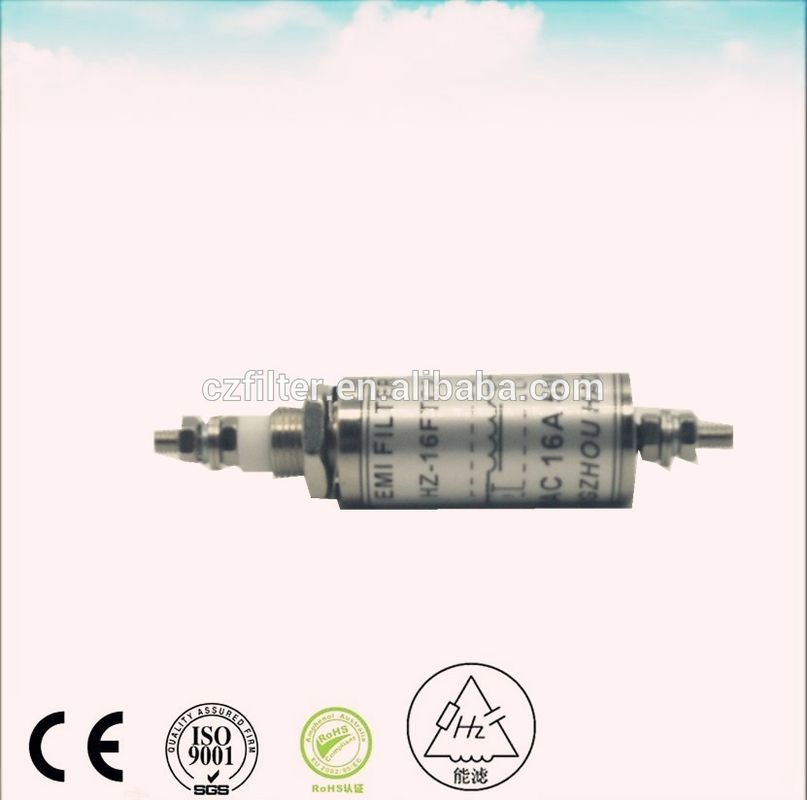

250VAC 16A 25A Συμπιεστής Emi Φίλτρο τροφοδοσίας Αντιδιαταραχής Φίλτρο θωράκισης rf και ηλεκτρομαγνητική αναχώρηση
-
Επισημαίνω
16a φίλτρο EMI
,Feedthrough πυκνωτών φίλτρο της Emi
,φίλτρο 16amp EMI
-
ΤύποςΦίλτρο EMI
-
Λειτουργία μεταφοράςLow Pass
-
Τύπος πακέτουThrough Hole
-
Ονομαστική Κεντρική Συχνότητα50/60Hz
-
Εύρος ζώνης 3dB4κ
-
Απώλεια εισαγωγής100db
-
Αντίσταση εισόδου50 ohm
-
Εξασθένιση ζώνης διακοπής70-100dB
-
Ονομαστική τάση250 VAC
-
Ονομαστικό ρεύμα16Α
-
ΑΡΙΘΜΟΣ ΓΡΑΜΜΩΝ1
-
Εφαρμογήπροστατευτικό κάλυμμα RF
-
Δοκιμαστική τάση1000 VDC
-
αντίσταση στην ανάλυση1000M ohm @ 500VDC
-
αποτελεσματική θωράκιση100dB @ 14K-10GHz
-
Λιμάνιchangzhou shanghai hangzhou ή άλλα
-
Τόπος καταγωγήςJiangsu, Κίνα
-
ΜάρκαNenglv
-
ΠιστοποίησηCE RoHS
-
Αριθμό μοντέλουHz-16FTC2
-
Ποσότητα παραγγελίας min50 - 299 κομμάτια
-
Τιμή$25.00
-
Συσκευασία λεπτομέρειες100 PC σε ένα κιβώτιο και ακαθάριστο βάρος είναι περίπου 10 κλ
-
Δυνατότητα προσφοράς1000 κομμάτι/κομμάτια ανά Εβδομάδα
250VAC 16A 25A Συμπιεστής Emi Φίλτρο τροφοδοσίας Αντιδιαταραχής Φίλτρο θωράκισης rf και ηλεκτρομαγνητική αναχώρηση
Φίλτρο EMI τροφοδοσίας 250VAC 16A για ανηχοϊκό θάλαμο
Τεχνική Προδιαγραφή
- Ονομαστική τάση: 250VAC/600VDC
- Ονομαστικό ρεύμα: 1A-300A
- Συχνότητα λειτουργίας: 50/60Hz
- Εύρος θερμοκρασίας: 40/085/56
|
Όνομα προϊόντος
|
Φίλτρο EMI
|
|
Ρεύμα λειτουργίας
|
16A
|
|
Ονομαστική Τάση
|
115/250V AC
|
|
Συχνότητα γραμμής τροφοδοσίας
|
50/60 Hz
|
|
Καθαρό βάρος/τεμ.
|
197.5g/τεμ.
|
|
Θερμοκρασία λειτουργίας
|
-25~85℃
|
|
Δοκιμή πίεσης
|
Γραμμή προς Γείωση: 2250V DC
|
|
Γραμμή προς Γραμμή: 1450V DC
|
|
|
Μέγιστο ρεύμα διαρροής (γείωση)
|
Γραμμή προς Γείωση: 115V AC 60HZ 0.25mA
|
|
Γραμμή προς Γείωση: 250V AC 50HZ 0.45mA
|
|
|
Πρότυπο αναφοράς σχεδιασμού
|
CSA222NO.1986, IEC/EN 60939
|
Χαρακτηριστικά Προϊόντος
- Τα φίλτρα τροφοδοσίας AC προσφέρουν υψηλή απώλεια εισαγωγής σε ένα ευρύ φάσμα συχνοτήτων από μερικές δεκάδες KHz έως την περιοχή GHz.
- Κυλινδρική θήκη, μικρό μέγεθος, εύκολη εγκατάσταση
- Υψηλή αξιοπιστία, πολύ ευρύτερο εύρος συχνοτήτων λειτουργίας από KHz έως 10GHz
- Εγκατάσταση μέσω διαφράγματος
Το κύκλωμα τύπου C και Pi, η ονομαστική τάση 250VAC, το μέγιστο ρεύμα λειτουργίας 300 αμπέρ.
- Αποδεκτός προσαρμοσμένος σχεδιασμός
Χαρακτηριστικό:
1). Εγκεκριμένο RoHS, REACH, CE!
2). Διαθέσιμο σε εξαρτήματα RF ευρέως!
3). Διαθέσιμος προσαρμοσμένος σχεδιασμός!
4). Πιστοποίηση: ISO9001:2008, ISO14001:2004, ISO18001:2007
| Φίλτρο | Ονομαστικό Ρεύμα (A) | Ονομαστική Τάση (V) | Ρεύμα Διαρροής (mA) | Χωρητικότητα (μF) | Τάση Δοκιμής 1min (VDC) |
| 16-M4 | 16 | 250 | 4.14 | 2*0.022 | 2250 |
| 63-M6 | 63 | 250 | 88.5 | 2*0.47 | 2250 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2120 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2*1.0 | 2250 |
| 30-M5 | 30 | 600 | - | 2*0.018 | 2500 |
| 50-M6 | 50 | 200 | - | 0.22 | 720 |
| 65-M6 | 65 | 200 | - | 2*4.7 | 1000 |
| 62-M6 | 65 | 250 | - | 2*0.25 |
2250
|
Περιγραφή Προϊόντος
Ø Περιγραφή:
n Οι πυκνωτές τροφοδοσίας προσφέρουν υψηλή απώλεια εισαγωγής σε ένα ευρύ φάσμα συχνοτήτων από
μερικές δεκάδες kHz έως την περιοχή GHz
n Πολύ χαμηλή εσωτερική επαγωγική αντίσταση
n Πολύ υψηλή αυτοσυντονιζόμενη συχνότητα
n Αυτο-θεραπευόμενο διηλεκτρικό
n Υψηλή ποιότητα και αξιοπιστία
n Προστασία από περιστροφή
n Εγκατάσταση μέσω διαφράγματος
n Ειδικές ή διπλές εκδόσεις κατόπιν αιτήματος
ηλεκτρικό φίλτρο χαμηλοπερατό τροφοδοσίας γραμμής
Ø Τυπικές Εφαρμογές:
n Φίλτρο γραμμής τροφοδοσίας AC για γραμμές τροφοδοσίας 250VAC
n Φίλτρο γραμμής τροφοδοσίας DC για μπαταρία 48VDC
n Αύξηση της ασφάλειας συστήματος και πληροφοριών
n Τροφοδοτικά
n Εξοπλισμός μεταγωγής και κινητής τηλεφωνίας
n διακομιστές υπολογιστών
n Τροφοδοτικά UPS
n Ιατρικός εξοπλισμός
n Θωρακισμένοι θάλαμοι
