Δωμάτιο αιθουσών δοκιμής προστατευτικών καλυμμάτων EMC RF

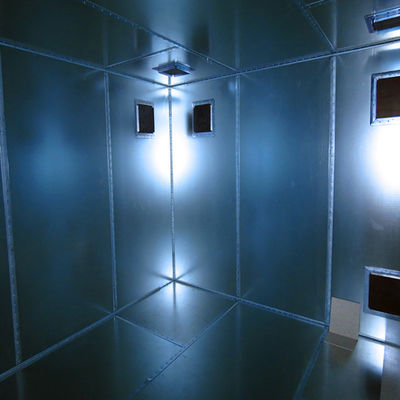

Τα μορφωματικά προστατευμένα δωμάτια ή τα μορφωματικά κλουβιά του Faraday είναι κατασκευασμένη χρησιμοποίηση που προκατασκευάζεται, επιτροπές χάλυβα φύλλων 2mm παχιές, γαλβανισμένες που επιτρέπουν επιλογές σχεδόν τις απεριόριστες μεγέθους και διαμόρφωσης, και παρέχουν τη μέγιστες απόδοση προστατευτικών καλυμμάτων και την αντίσταση διάβρωσης. Οι επιτροπές συνδέονται χρησιμοποιώντας τα μπουλόνια, και ηλεκτρικά το αγώγιμο στόλισμα πλέγματος τοποθετείται μεταξύ κάθε ένωσης.
Πότε ένα προστατευμένο δωμάτιο είναι απαραίτητο;
· Εάν το εργαστήριό σας είναι κοντά σε έναν ευρύ εκπομπό φάσματος (δηλ. εξοπλισμός που μεταδίδουν τις πολλαπλάσιες συχνότητες κάτω από 400Hz), το ραδιο πύργο, την κινητή τηλεφωνική συσκευή αποστολής σημάτων ή άλλες μεγάλες γεννήτριες τομέων, κατόπιν πρέπει να εξετάσετε ένα προστατευμένο δωμάτιο.
· Εάν η έρευνά σας είναι στη ζώνη γάμμα και δεν θέλετε να χρησιμοποιήσετε ένα φίλτρο εγκοπών 60/50Hz για να αφαιρέσετε το θόρυβο δύναμης κεντρικών αγωγών, να εξετάσετε ένα προστατευμένο δωμάτιο. Συστήνουμε ότι λαμβάνοντας τα μέτρα ανωτέρω ελαχιστοποιήστε αρχικά το θόρυβο δύναμης κεντρικών αγωγών. Εάν αυτός δεν είναι ικανοποιητικός για τις ανάγκες σας, κατόπιν ένα προστατευμένο δωμάτιο μπορεί να βοηθήσει.
| Χαρακτηριστικά γνωρίσματα προϊόντων | ||||
| Οι επιτροπές προστατευτικών καλυμμάτων αποτελούνται από τα φορμαρισμένα ελασματοποιημένα εν ψυχρώ πιάτα χάλυβα. Ενώνονται στον τρόπο και ενώνονται στενά με την προστασία του CO2, η οποία μπορεί να σταματήσει τα πιάτα από τη διαστρέβλωση και να εξασφαλίσει την ισοπέδωση των πιάτων χάλυβα. | ||||
| Η αυτοστηριζόμενη κατασκευή πλαισίων αποτελείται από τα υλικά τμημάτων. | ||||
| Η πόρτα προστατευτικών καλυμμάτων είναι προαιρετική: τυποποιημένη ηλεκτρεγερτική πόρτα (ηλεκτρεγερτική/χειρωνακτική εναλλακτική λύση), πλήρης-αυτόματη συρόμενη πόρτα πορτών προστατευτικών καλυμμάτων (ελαφρύς-που ενεργοποιούνται με τον κωδικό πρόσβασης). Η διακόσμηση ανοξείδωτου Subshining είναι στην επιφάνεια της πόρτας. Η τυποποιημένη διάσταση της πόρτας είναι: 0.85×2 (μ). | ||||
| Μεγάλης κλίμακας κρεμώντας γλιστρώντας κάλυμμα-πόρτα, ηλεκτρεγερτική ολίσθηση ώθηση-στην πόρτα, ηλεκτρεγερτική συρόμενη gasbag πόρτα, πόρτα με τη διαδρομή. | ||||
| Το αερισμένο παράθυρο σχεδιάζεται στον κυψελοειδή τύπο κυματοδηγού με τη διάσταση: 300×300 (χιλ.). | ||||
| Το φίλτρο δύναμης είναι στον όρο υψηλής απόδοσης και την χαμηλός-διαρροή. | ||||
| Το τηλέφωνο, ο κλιματισμός, οι συσκευές πυρκαγιά-πάλης, τα καλώδια οπτικής ίνας και CAT5 μπορούν να εξοπλιστούν προσαρμοσμένος. | ||||
| Η διακόσμηση θα τακτοποιηθεί στο δωμάτιο προστατευτικών καλυμμάτων σύμφωνα με τις τυποποιημένες απαιτήσεις δωματίων εξοπλισμού. | ||||
| Ιδιότητες προστατευτικών καλυμμάτων (DB) | ||||
| 14kHz | 85dB | ||
| 100KHz | 100dB | |||
| 200KHz | 110dB | |||
| Επίπεδο κύμα | 50-103MHz | 120dB | ||
| 1-10GHz | 110dB | ||
| 10-20GHz | 100dB | |||
| 20-40GHz | 80dB | |||
| Πεδίο εφαρμογής | ||||
| EMC | ||||
| Στοιχεία 1 | Τύπος επιτροπής ενότητας, 2mm/3mm γαλβανισμένο πιάτο χάλυβα | |||
| Στοιχεία 2 | Πόρτα προστατευτικών καλυμμάτων RF, ανοικτό μέγεθος: 1000*2000mm Ή προσαρμοσμένη διάσταση | |||
| Στοιχεία 3 | Φίλτρα δύναμης 16A/ 32A/50A/63A Ή προσαρμοσμένη παράμετρος | |||
| Στοιχεία 4 | Επιτροπές κυψελωτού εξαερισμού 300x300x25mm 300x600x25mm Ή προσαρμοσμένη διάσταση | |||
| Στοιχεία 5 | Επιτροπή RF 300*200mm, συμπεριλαμβανομένου του κυματοδηγού Ø4cm/L220cm x1 BNC*2/N*2/SMA*2 Ή προσαρμοσμένη διάσταση | |||
| Στοιχεία 6 | Πάτωμα Αντιστατικό πάτωμα ή φυλλόμορφο δάπεδο Ή προσαρμοσμένα υλικά | |||
| Στοιχεία 7 | Απορροφητής αφρού RF Ferrite κεραμίδι Απορροφητής υψηλής δύναμης | |||
| Στοιχεία 8 | Δάχτυλα χαλκού βηρυλλίου | |||
| Στοιχεία 9 | Κυματοδηγός χάλυβα | |||
| Στοιχεία 10 | EMI που προστατεύει το στόλισμα | |||
| Ανηχοειδείς ιδιότητες προστατευτικών καλυμμάτων αιθουσών RF (DB) | ||
| 14kHz | 75dB |
| 100KHz | 100dB | |
| 200KHz | 110dB | |
| Επίπεδο κύμα | 50-103MHz | 120dB |
| 1-10GHz | 110dB |
| 10-20GHz | 100dB | |
