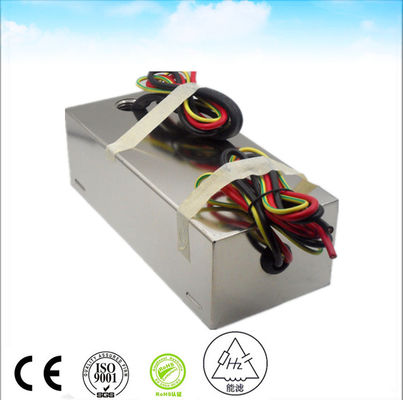

25A Single Phase EMI Filter Design

25A σχέδιο φίλτρων της EMI ενιαίας φάσης

Προϊόντα - ΑΠΟΡΡΟΦΗΤΗΣ ΠΥΡΑΜΙΔΩΝ
  • Υψηλό φως

    Φίλτρο 25A ενιαίας φάσης EMC

    ,

    σχέδιο φίλτρων ενιαίας φάσης EMI

    ,

    σχέδιο φίλτρων ενιαίας φάσης EMC

  • Τύπος
    Φίλτρο της EMI
  • Λειτουργία μεταφοράς
    Χαμηλής διέλευσης
  • Τύπος συσκευασίας
    Σε όλη την τρύπα
  • Ονομαστική κεντρική συχνότητα
    50/60HZ
  • 3dB εύρος ζώνης
    1
  • Απώλεια εισαγωγής
    100dB
  • Σύνθετη αντίσταση εισαγωγής
    50OHm
  • Μείωση Stopband
    70-100dB
  • Εκτιμημένη τάση
    250VAC
  • Εκτιμημένο ρεύμα
    30A
  • ΑΡΙΘΜΟΣ ΓΡΑΜΜΩΝ
    2
  • Εφαρμογή
    ΗΛΕΚΤΡΟΦΟΡΟ ΚΑΛΏΔΙΟ ΓΙΑ ΤΟ ΚΛΟΥΒΊ MRI FARADAY
  • Λιμένας
    hangzhou της Σαγγάης changzhou ή άλλα
  • Τόπος καταγωγής
    Jiangsu, Κίνα
  • Μάρκα
    Nenglv
  • Πιστοποίηση
    CE RoHS
  • Αριθμό μοντέλου
    Hz-2X25A
  • Ποσότητα παραγγελίας min
    >=1 κομμάτια
  • Τιμή
    $100.00
  • Συσκευασία λεπτομέρειες
    8 PC ΣΕ ΈΝΑ ΧΑΡΤΟΚΙΒΏΤΙΟ ΤΟ ΑΚΑΘΑΡΙΣΤΟ ΒΑΡΟΣ ΕΝΟΣ ΧΑΡΤΟΚΙΒΩΤΙΟΥ ΕΙΝΑΙ ΓΙΑ 10KG
  • Δυνατότητα προσφοράς
    1000 κομμάτι/κομμάτια ανά Εβδομάδα

25A σχέδιο φίλτρων της EMI ενιαίας φάσης

  • 25A Single Phase EMI Filter Design
Λάβετε τιμή Επικοινωνήστε

Περιγραφή προϊόντων

Τα ηλεκτρομαγνητικά φίλτρα παρέμβασης (EMI) είναι κρίσιμα για ένα ευρύ φάσμα του εξοπλισμού και των συσκευών. Η εγκατάσταση ενός φίλτρου της EMI τους βοηθά να λειτουργήσουν όπως θα έπρεπε και να τους αποτρέψουν από την παρεμπόδιση άλλες συσκευές. Η ηλεκτρομαγνητική συμβατότητα (EMC) είναι επίσης ένα συστατικό κλειδί τις απαιτήσεις συμμόρφωσης των σφαιρικών κανονισμών και πολλών βιομηχανικά τυποποιημένων. Για τα φίλτρα της EMI για να παρέχουν την επιθυμητή απόδοση, πρέπει να εγκατασταθούν σωστά. Μετά από τις καλύτερες πρακτικές για την εγκατάσταση τα φίλτρα της EMI βοηθούν στη βελτιστοποίηση της απόδοσής τους και εξασφαλίζουν ασφαλή περιθώρια συμμόρφωσης για τις συσκευές.

ΕΚΤΙΜΗΜΕΝΗ ΤΑΣΗ 250 VAC
ΕΚΤΙΜΗΜΕΝΟ ΡΕΥΜΑ 30 Α
ΛΕΙΤΟΥΡΓΙΚΗ ΣΥΧΝΟΤΗΤΑ 50 60Hz
Πτώση τάσης Λιγότερο από 1V
Υπερφόρτωση 140% του εκτιμημένου ρεύματος για 15 λεπτά
Αρμονική διαστρέβλωση Λιγότερο από το εκτιμημένο σύνολο ρεύμα 2% @
Ρεύμα διαρροής ≤ το 0.2A@380/230VAC και 50Hz
Διηλεκτρική αντιστεμένος τάση 1000VDC (γραμμή - - γραμμή) 1000VDC (γραμμή στην περίπτωση)
Αντίσταση ΣΥΝΕΧΟΥΣ μόνωσης Σύμφωνα με mil-STD-202 τη μέθοδο 202
Τελική δύναμη Σύμφωνα με mil-STD-202 τη μέθοδο 211
Άνοδος θερμοκρασίας Σύμφωνα με mil-φ-15733
Απώλεια εισαγωγής: ≥ το 70dB@150K-10GHz σύμφωνα με mil-STD-220A, υπό τον όρο φορτίων
Κλιματολογική ταξινόμηση 25/070/21


Ενώ ορισμένες καλύτερες πρακτικές ισχύουν για σχεδόν όλες τις εγκαταστάσεις φίλτρων της EMI, η διαδικασία εγκαταστάσεων για κάθε φίλτρο μπορεί να είναι ελαφρώς διαφορετική. Λόγω αυτής της παραλλαγής, να είστε βέβαιος να συμβουλευθεί τη λογοτεχνία προϊόντων για το φίλτρο της EMI κατά το εγκατάσταση του ή επαφών της εφαρμοσμένης μηχανικής εφαρμογής. Με αυτόν στο μυαλό, είναι εδώ μερικές από τις σημαντικότερες συνιστώμενες πρακτικές εγκαταστάσεων για τα φίλτρα της EMI.



Οι ακόλουθες άκρες μπορούν να βοηθήσουν να εξασφαλίσουν κατάλληλη EMI στηρίζοντας:

  • Χαμηλές συνδέσεις σύνθετης αντίστασης χρήσης για να συνδέσει τα διάφορα μέρη του επίγειου συστήματος. Τα επίπεδα καλώδια, για παράδειγμα, προσφέρουν τη χαμηλότερη σύνθετη αντίσταση HF από τα στρογγυλά καλώδια.
  • Εξασφαλίστε ότι όλες οι επίγειες συνδέσεις είναι όσο το δυνατόν πιό σύντομες. Θεωρήστε ένα επίπεδο, πλεγμένο επίγειο λουρί, δεδομένου ότι αυτά τα συστατικά παρέχουν την αυξανόμενη επιφάνεια.
  • Χρησιμοποιήστε τη μεγαλύτερη διαθέσιμη περιοχή ως επίγειο αγωγό. Ο τοίχος γραφείων είναι συχνά μια κατάλληλη επιφάνεια.
  • Η αφαίρεση του χρώματος από να τοποθετήσει τις επιφάνειες των γραφείων μπορεί να βοηθήσει να επιτύχει έναν χαμηλό δεσμό σύνθετης αντίστασης.
  • Για να εξασφαλίσετε την ασφάλεια και την κατάλληλη απόδοση, σιγουρευτείτε ότι το έδαφος ηλεκτρικών συστημάτων συνδέεται με το σημείο επίγειας λήξης φίλτρων πρίν συνδέει οποιαδήποτε καλώδια.
  • Να είστε βέβαιος στην έρευνα και ακολουθήστε όλους τους σχετικούς κανονισμούς για την ασφάλεια σχετικούς με να στηρίξει.
  • Εξετάστε όλες τις συνδέσεις των ελέγχων στη χαμηλή σύνθετη αντίστασή σας που στηρίζει τα συστήματα ως τμήμα στερεότυπης συντήρησής σας.





25A σχέδιο φίλτρων της EMI ενιαίας φάσης 0
25A σχέδιο φίλτρων της EMI ενιαίας φάσης 1

Η επιχείρησή μας
Είμαστε επαγγελματικός και διάσημος κατασκευαστής φίλτρων της EMI.
Η τεχνική ομάδα μας έχει περισσότερο από την εμπειρία 10 ετών στο σχεδιασμό του φίλτρου της EMI. Ξέρουμε τη ασφάλεια προτύπου CE CQC κ.λπ. UL VDE CSA πολύ καλά.
Η τεχνική ομάδα υπηρεσιών μας μαθαίνει πολλά είδη προτύπων δοκιμής όπως η βιομηχανική εφαρμογή (iec61800-3 για την κίνηση EN12015 αναστροφέων συχνότητας για τον ανελκυστήρα EN55011 για τη συσκευή ΙΣΜΟΎ κ.λπ.) και η στρατιωτική εφαρμογή (GJB151A GJB152A κ.λπ.). Μπορούμε να λύσουμε το πρόβλημα της EMI γρήγορα αποτελεσματικά και χαμηλός-δαπανηρός.
