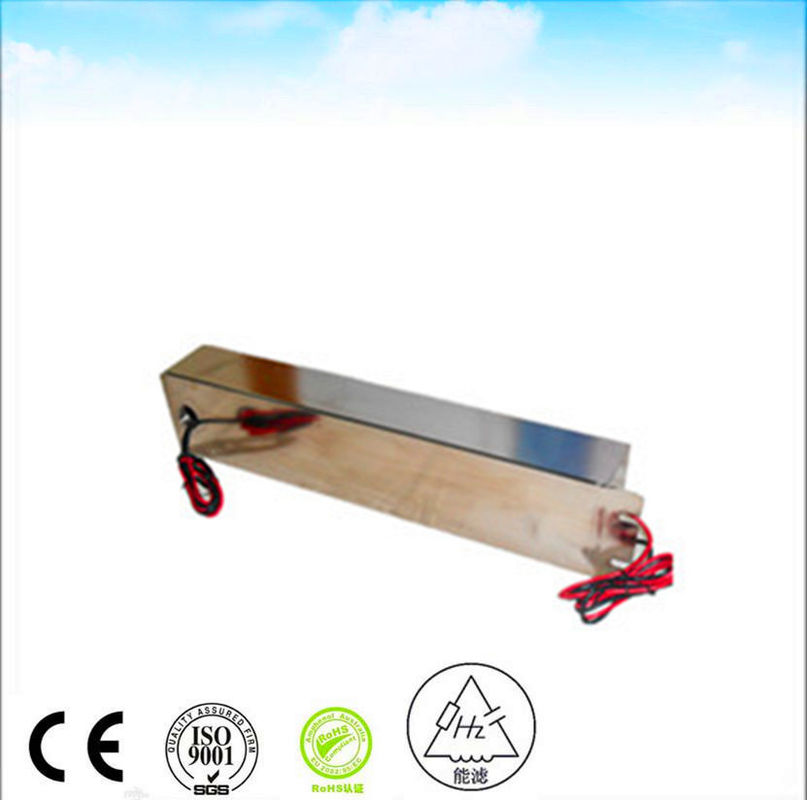

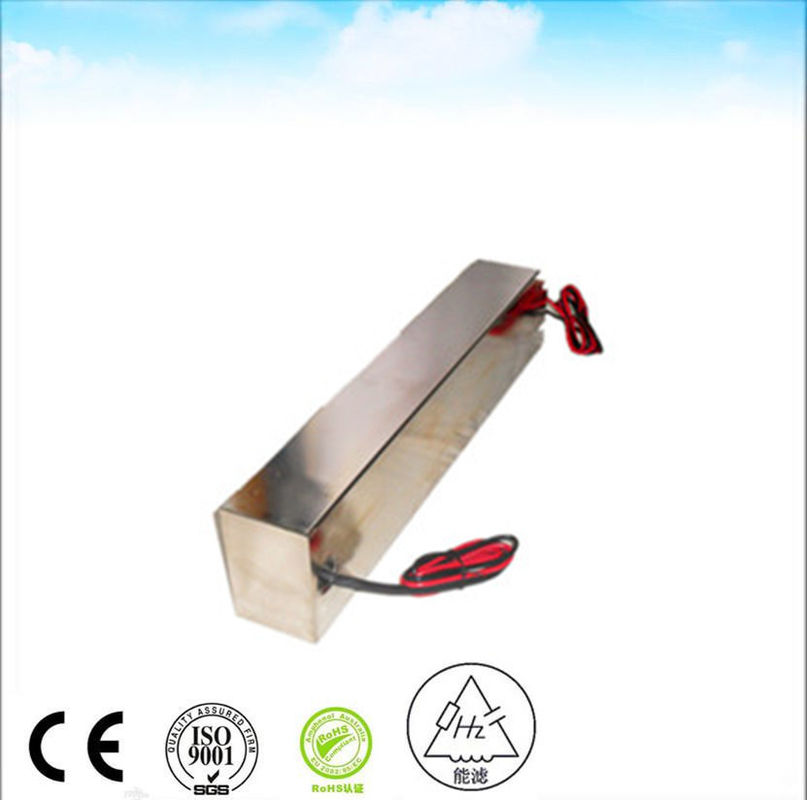

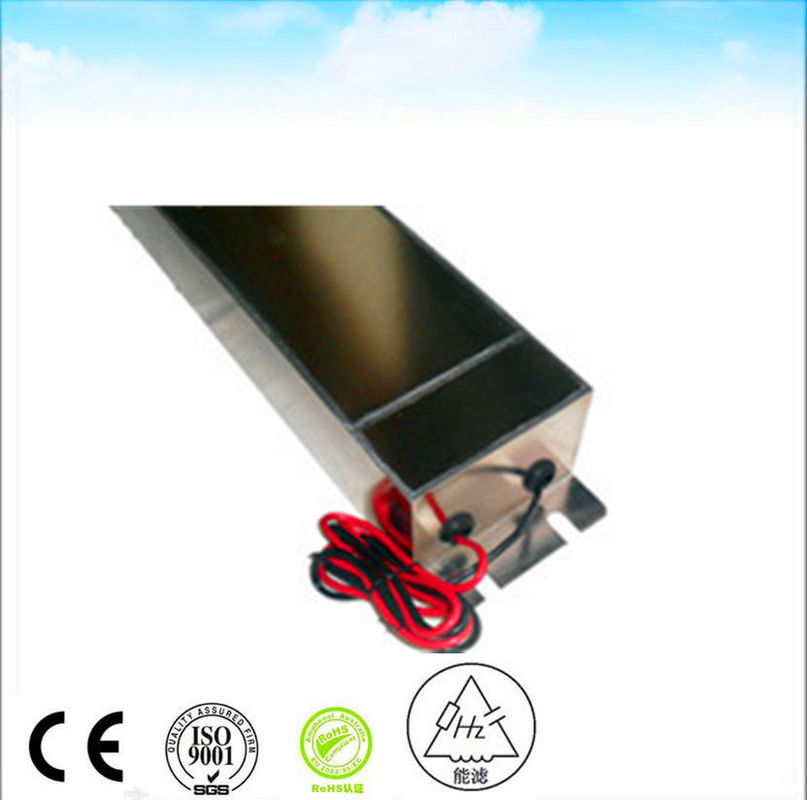

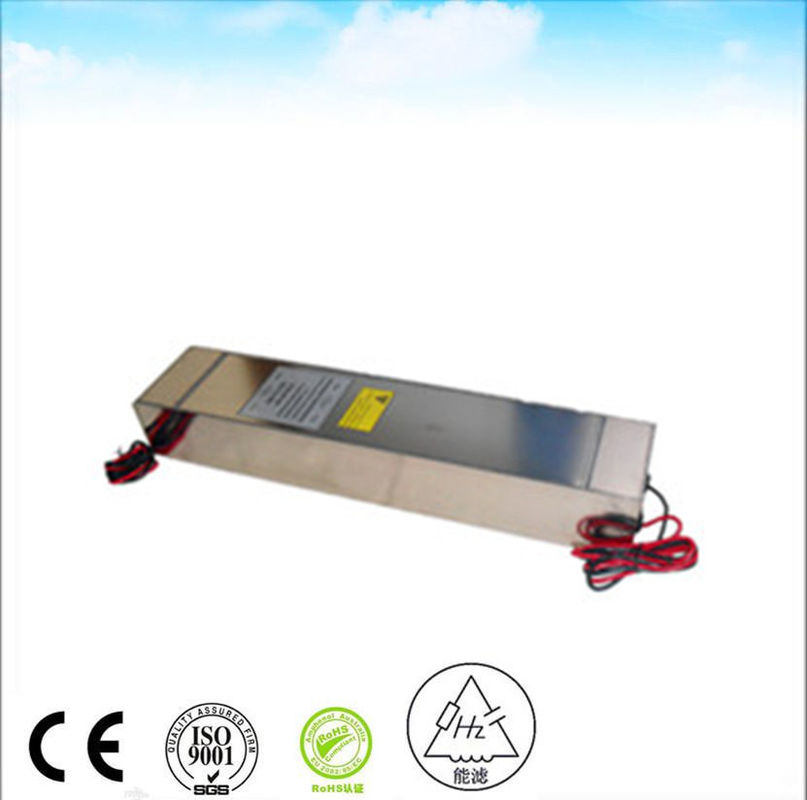

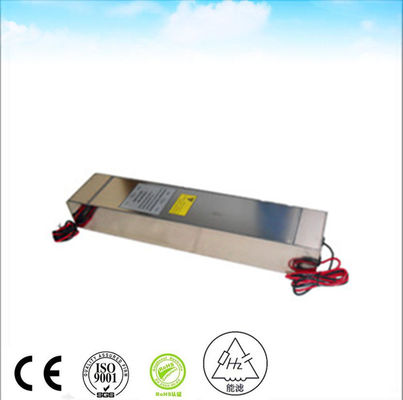

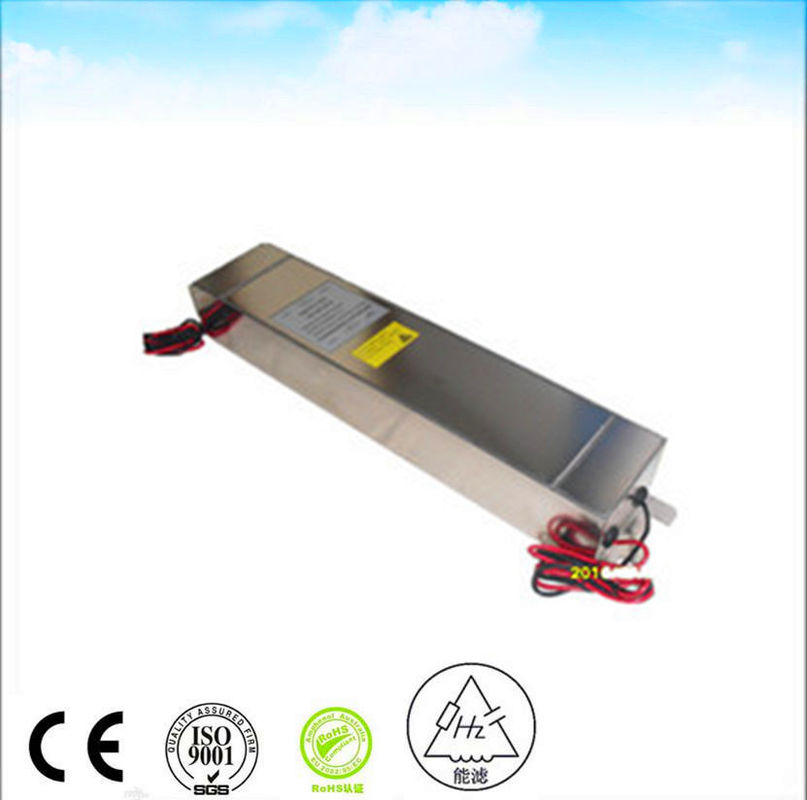

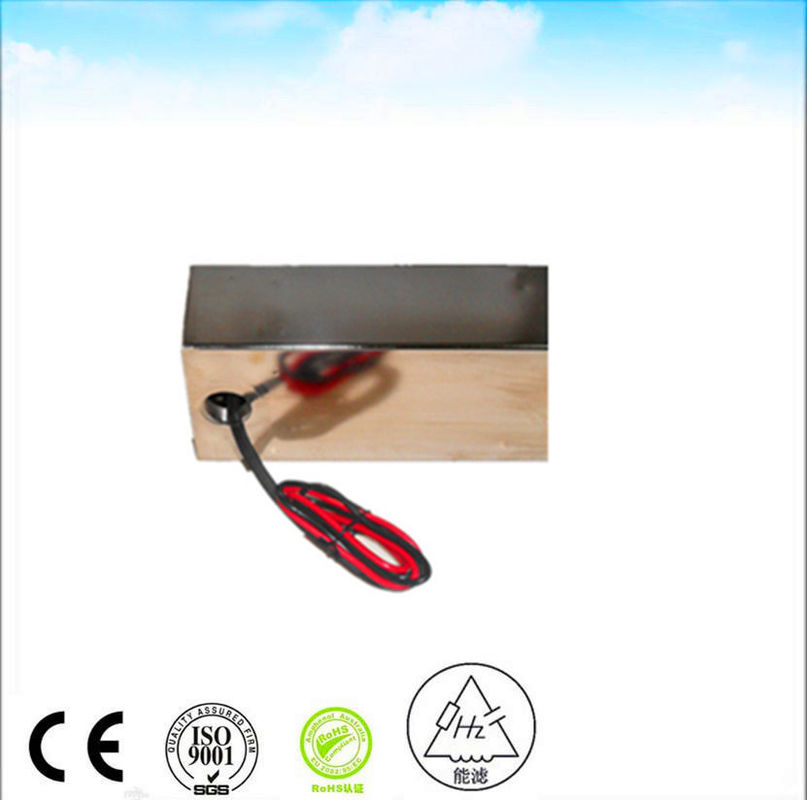

50A 250VAc Σχέδιο φίλτρου Emi για το θάλαμο προστασίας RF

250VAC 50A EMI ηλεκτρική αλυσίδα φίλτρας RF προστασία

Συμβουλές τοποθέτησης φίλτρου EMI

Τα καλώδια και η καλωδίωση μέσα σε ένα σύστημα, συμπεριλαμβανομένων των καλωδίων εισόδου ισχύος, μπορούν να λειτουργήσουν ως κεραία για τον θόρυβο υψηλής συχνότητας (10 ̊s MHz και άνω), εκπέμποντάς τους μέσω του αέρα, καθώς και να τους συλλέγουν.Αυτό μπορεί να αποτελέσει σοβαρή πρόκληση για την άμβλυνση των εκπομπών που εκπέμπονται με ακτινοβολία και υψηλής συχνότηταςΟ θόρυβος υψηλότερης συχνότητας (10s pf MHz και άνω) που φιλτράρεται από το κύκλωμα φίλτρου μπορεί να συνδεθεί με την άλλη πλευρά (καλώδια) μέσω της ακτινοβολούμενης λειτουργίας.Αυτό κάνει την εγκατάσταση του φίλτρου αρκετά κρίσιμηΗ τήρηση των ακόλουθων συστάσεων εγκατάστασης φίλτρου EMI μπορεί να εξασφαλίσει τη σωστή απόδοση του φίλτρου EMI:

• Τοποθετήστε το φίλτρο σε ένα μέρος που απαιτεί τις συντομότερες διαδρομές καλωδίων.
• Όταν ο στόχος είναι η μείωση του θορύβου, τοποθετήστε το φίλτρο όσο το δυνατόν πιο κοντά στην πηγή EMI, είτε πρόκειται για ένα κινητήρα, αδιάκοπη πηγή ενέργειας, μετατροπέα ή άλλο συστατικό.Όσο περισσότερη καλωδίωση είναι διαθέσιμη για να εξαπλωθεί ο θόρυβος.
• Για συμμόρφωση με το EMI, τοποθετήστε το φίλτρο όσο το δυνατόν πιο κοντά στο σημείο εισόδου ισχύος (POE).
• Το φράγμα τοποθετεί το φίλτρο στο σασί στο σημείο εισόδου ισχύος με κατάλληλη ασπίδα, δημιουργώντας καλή απομόνωση εισόδου-εξόδου.
• Εάν δεν είναι δυνατή η τοποθέτηση διαφράγματος, τα καλώδια/καλώδια στην είσοδο του φίλτρου πρέπει να διατηρούνται όσο το δυνατόν συντομότερα και να προστατεύονται τα καλώδια εισόδου, εάν είναι απαραίτητο.
• Για εφαρμογές MIL, χρησιμοποιήστε τον συνδετήρα ποιότητας MIL που είναι εγκατεστημένος απευθείας στο κουτί φίλτρου και το τοποθετήστε στο σασί.
• Η καλωδίωση εξόδου του φίλτρου ασπίδας, εάν λαμβάνει θόρυβο από το εσωτερικό του συστήματος.

ΔΙΚΑΙΩΜΗ ΤΗΣ ΣΥΜΒΟΥΛΙΑΣ	250 VAC
ΚΑΤΑΡΙΣΜΟΣ ΤΩΡΑΣ	30 Α
ΕΠΙΣΤΡΟΠΗ ΕΠΙΣΤΡΟΠΗ	50 60 Hz
Μείωση τάσης	Πάνω από 1 V
Υπερφόρτωση	140% ονομαστικού ρεύματος για 15 λεπτά
Αρμονική παραμόρφωση	Λιγότερο από 2% @ πλήρες ονομαστικό ρεύμα
ρεύμα διαρροής	≤ 0,2A@380/230VAC και 50Hz
Ηλεκτρική ανθεκτική τάση	1000VDC (από γραμμή σε γραμμή) 1000VDC (από γραμμή σε θήκη)
Αντίσταση μόνωσης συνεχούς ρεύματος	Σύμφωνα με τη μέθοδο MIL-STD-202 202
Τερματική αντοχή	Σύμφωνα με τη μέθοδο MIL-STD-202 211
Αύξηση της θερμοκρασίας	Σύμφωνα με το MIL-F-15733
Απώλεια εισαγωγής	≥ 100dB@14K-40GHz σύμφωνα με το MIL-STD-220A, υπό κατάσταση φόρτωσης
Κλιματική ταξινόμηση	25/070/21
