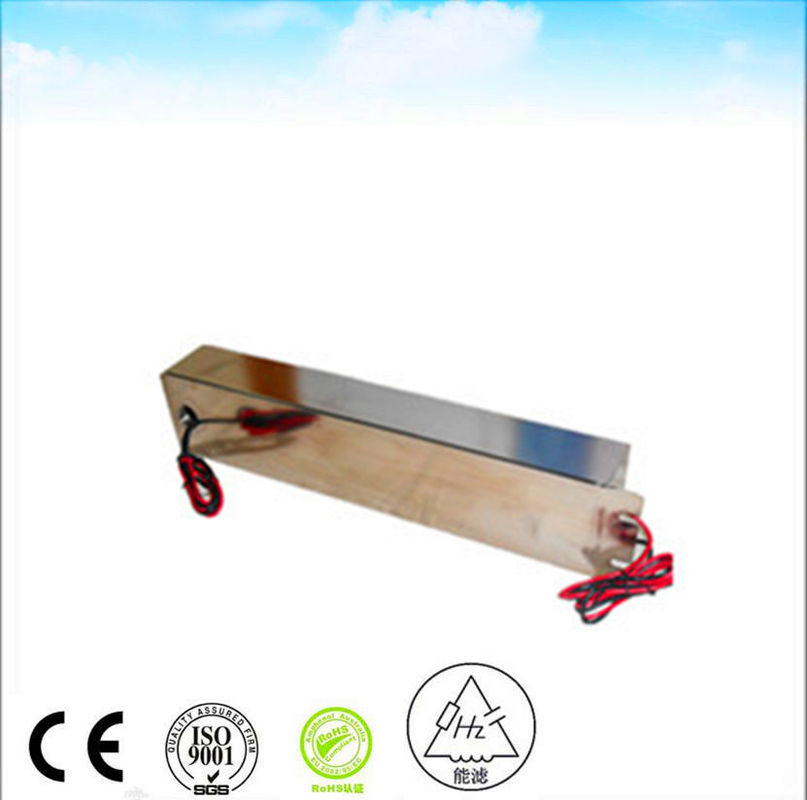

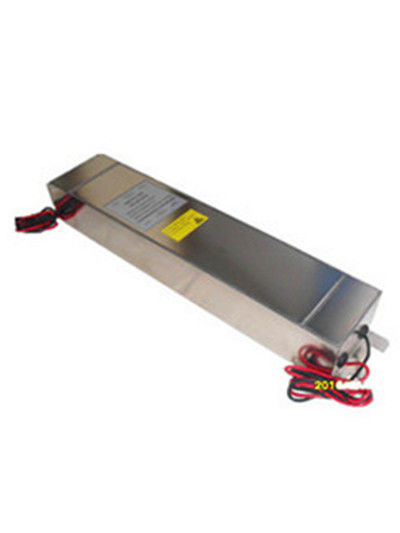

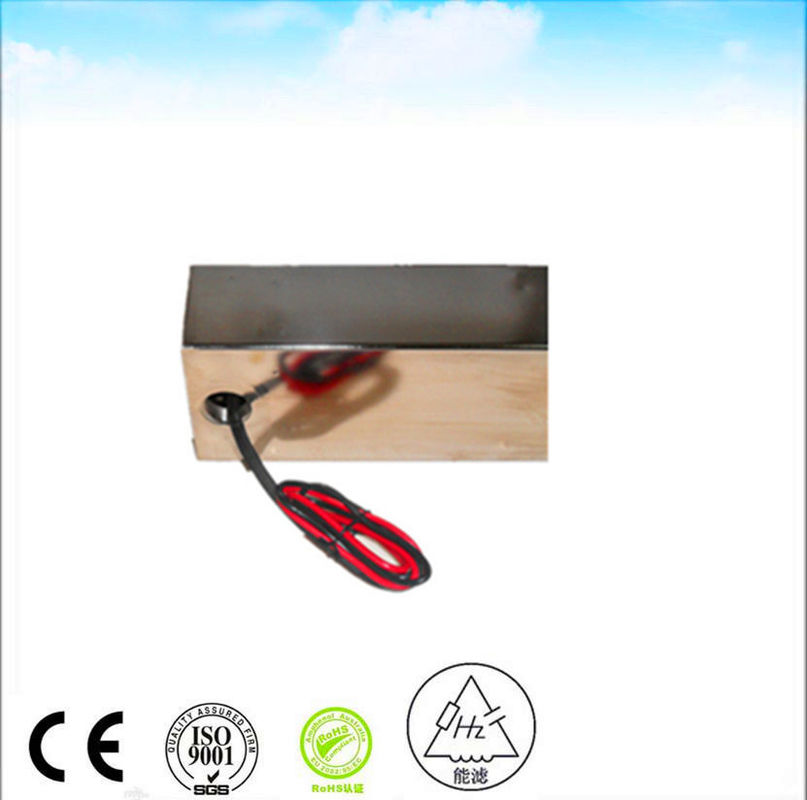

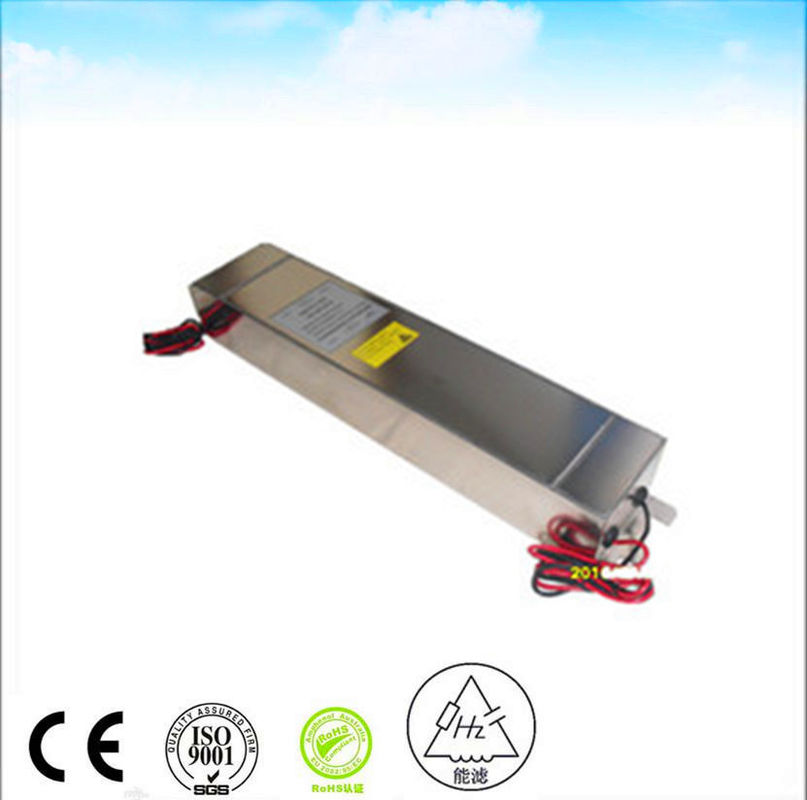

ΦΊΛΤΡΟ ΗΛΕΚΤΡΟΦΌΡΩΝ ΚΑΛΩΔΊΩΝ 1P 220VAC 50/60 HZ16A EMI ΓΙΑ ΤΟ ΔΩΜΆΤΙΟ ΠΡΟΣΤΑΤΕΥΤΙΚΏΝ ΚΑΛΥΜΜΆΤΩΝ RF
Η περισσότερη ηλεκτρονική περιέχει ένα φίλτρο της EMI, είτε ως χωριστή συσκευή, είτε ενσωματωμένος στους πίνακες κυκλωμάτων. Η λειτουργία της είναι να μειώσει τον ηλεκτρονικό θόρυβο υψηλής συχνότητας που μπορεί να προκαλέσει την παρέμβαση με άλλες συσκευές. Τα ρυθμιστικά πρότυπα υπάρχουν στις περισσότερες χώρες που περιορίζουν το ποσό θορύβου που μπορεί εκπεμπόμενος.
Στοιχεία απόδοσης |
Πτώση τάσης: Λιγότερο από 1V |
Υπερφόρτωση: 140% του εκτιμημένου ρεύματος για 15 λεπτά |
Αρμονική διαστρέβλωση: Λιγότερο από το εκτιμημένο σύνολο ρεύμα 2% @ |
Ρεύμα διαρροής: ≤ το 0.2A@380/230VAC και 50Hz |
Διηλεκτρική αντιστεμένος τάση: 1000VDC (γραμμή - - γραμμή) 1000VDC (γραμμή στην περίπτωση) |
Αντίσταση ΣΥΝΕΧΟΥΣ μόνωσης: Σύμφωνα με mil-STD-202 τη μέθοδο 202 |
Τελική δύναμη: Σύμφωνα με mil-STD-202 τη μέθοδο 211 |
Άνοδος θερμοκρασίας: Σύμφωνα με mil-φ-15733 |
Προστασία αποτελεσματική: |
10KHz≥60dB |
1MHz~20MHz≥100dB |
20MHz~18GHz≥100dB |
18GHz~40GHz≥80dB |
Κλιματολογική ταξινόμηση: 25/070/21 |
Ένα φίλτρο ηλεκτροφόρων καλωδίων, αποκαλούμενο επίσης φίλτρο ηλεκτροφόρων καλωδίων της EMI, είναι ένα παθητικό αμφίδρομο δίκτυο, ηλεκτρικός εξοπλισμός που αποτελεσματικά τα φίλτρα το ιδιαίτερο σημείο συχνότητας στο ηλεκτροφόρο καλώδιο ή η συχνότητα από την ιδιαίτερη συχνότητα δείχνουν. Τα φίλτρα γραμμών σχεδιάζονται για την ηλεκτρομαγνητική παρέμβαση (EMI) κυρίως, και είναι ένα συχνότητα-εκλεκτικό δύο ανοιγμάτων δίκτυο που αποτελείται συνήθως από τα πηνία, πυκνωτές, αντιστάτες. Πραγματικά είναι ένα είδος φίλτρων και μπορεί επίσης να κληθεί φίλτρο αντανάκλασης που χορηγεί την αρχή εργασίας. Παρέχει στην υψηλή σύνθετη αντίσταση σειράς και τη χαμηλή παράλληλη σύνθετη αντίσταση στη ζώνη στάσεων φίλτρων, συνδυάζοντας κακώς σοβαρά την πηγή θορύβου και τη σύνθετη αντίστασή του τη σύνθετη αντίσταση φορτίων, διαβιβάζοντας κατά συνέπεια τα ανεπιθύμητα τμήματα συχνότητας πίσω στην πηγή θορύβου.
Κατά επιλογή του φίλτρου ηλεκτροφόρων καλωδίων, τρεις κύριοι τη δείκτες πρέπει να εξεταστούν: πρώτα είναι τάση και τρέχων, ο ακόλουθος είναι απώλεια εισαγωγής, και τελικά είναι μέγεθος και δομή. Δεδομένου ότι το εσωτερικό φίλτρων είναι χαρακτηριστικά σε δοχείο, το περιβάλλον δεν είναι μια βασική ανησυχία. Εντούτοις, τα χαρακτηριστικά θερμοκρασίας όλων potting των υλικών και των πυκνωτών φίλτρων έχουν κάποια επιρροή στα περιβαλλοντικά χαρακτηριστικά του φίλτρου δύναμης.
