100A 380V AC Εισόδου Emi φίλτρο Σχεδιασμός EMC ανηχητικό θάλαμο RF SHIELDING ROOM EMC ανηχητικό θάλαμο

MOQ:	>=1 κομμάτια
τιμή:	$500.00
standard packaging:	PC 1 σε ένα χαρτοκιβώτιο το ακαθάριστο βάρος είναι για 30Kg
Supply Capacity:	100 κομμάτι/κομμάτια ανά Εβδομάδα

Detail Information

Product Description

Detail Information

Τόπος καταγωγής

Μάρκα

nenglv

Πιστοποίηση

Αριθμό μοντέλου

Hz-4X100C5

Τύπος:

Φίλτρο EMI

Λειτουργία μεταφοράς:

Low Pass

Τύπος πακέτου:

Through Hole

Ονομαστική Κεντρική Συχνότητα:

50/60Hz

Εύρος ζώνης 3dB:

Απώλεια εισαγωγής:

100db

Αντίσταση εισόδου:

50 ohm

Εξασθένιση ζώνης διακοπής:

100db

Ονομαστική τάση:

380 VAC

Ονομαστικό ρεύμα:

Συχνότητα λειτουργίας:

50/60Hz

Εφαρμογή:

Δωμάτιο προστατευτικών καλυμμάτων RF

Λιμάνι:

Σαγκάη

Επισημαίνω:

380V φίλτρο της Emi εισαγωγής εναλλασσόμενου ρεύματος

100A φίλτρο της Emi εισαγωγής εναλλασσόμενου ρεύματος

Σχέδιο φίλτρων της Emi εισαγωγής εναλλασσόμενου ρεύματος

Product Description

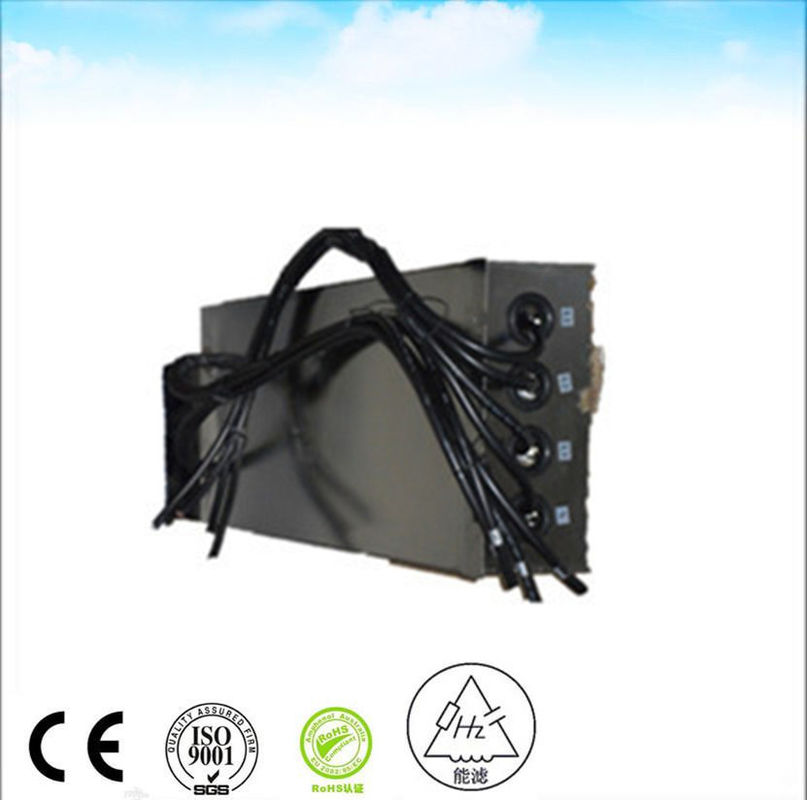

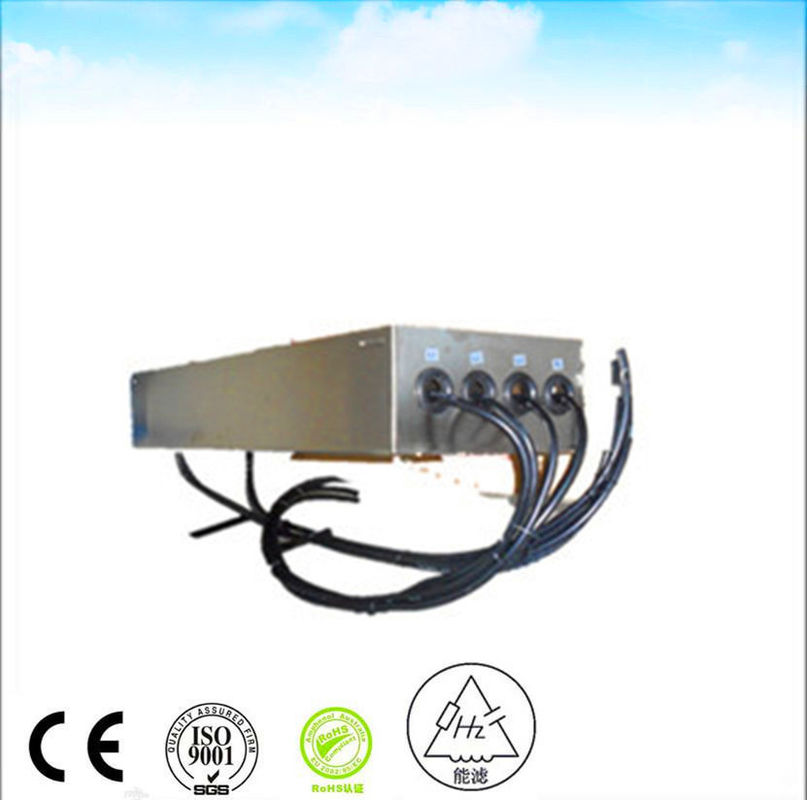

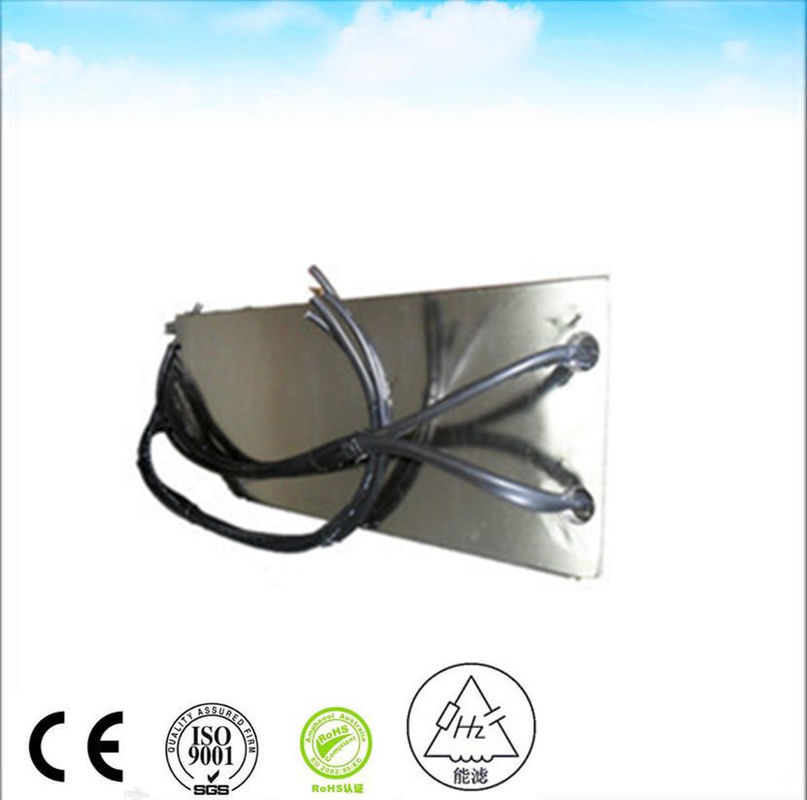

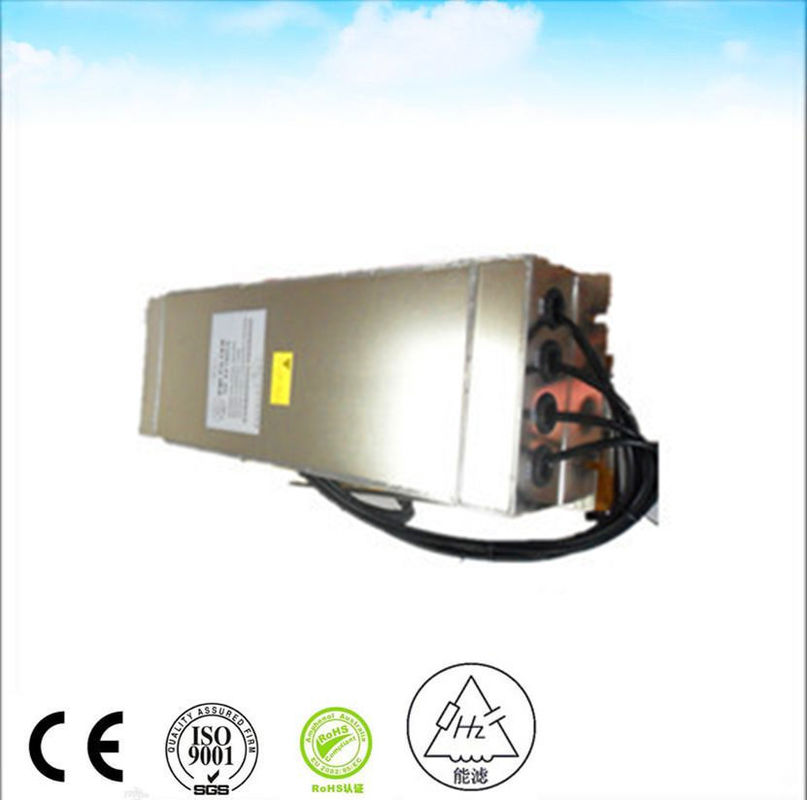

Φίλτρο γραμμής EMI 380VAC 100A για θωράκιση RF

Ένα φίλτρο γραμμής είναι το είδος του ηλεκτρονικού φίλτρου που τοποθετείται μεταξύ ηλεκτρονικού εξοπλισμού και μιας εξωτερικής γραμμής, για την εξασθένηση των αγώγιμων ραδιοσυχνοτήτων – RFI, γνωστών και ως ηλεκτρομαγνητική παρεμβολή (EMI) – μεταξύ της γραμμής και του εξοπλισμού. Συγκεκριμένα, ένα φίλτρο γραμμής AC χρησιμοποιείται μεταξύ της γραμμής τροφοδοσίας AC και του εξοπλισμού (SMPS ή ηλεκτρονικού κυκλώματος).

Ένα φίλτρο γραμμής μπορεί να χρησιμοποιηθεί για την εξασθένηση της EMI προς οποιαδήποτε κατεύθυνση. Για παράδειγμα:

Εκπομπές: Μπορεί να χρησιμοποιηθεί για τη μείωση της ακούσιας αγώγιμης εκπομπής από τον εξοπλισμό, σε ένα επίπεδο αρκετά χαμηλό ώστε να περάσει τα κανονιστικά όρια (όπως το FCC part 15). Για παράδειγμα, σε τροφοδοτικά μεταγωγής.
Ανοσία: Μπορεί να χρησιμοποιηθεί για τη μείωση του επιπέδου της EMI που εισέρχεται στον εξοπλισμό, σε ένα επίπεδο αρκετά χαμηλό ώστε να μην προκαλεί ανεπιθύμητη συμπεριφορά. Για παράδειγμα, σε εξοπλισμό που χρησιμοποιείται σε εγκαταστάσεις πομπών ραδιοφώνου

Η εξασθένηση των φίλτρων γραμμής μετράται σε 2 περιοχές:

Κοινή Λειτουργία - εξασθένηση σημάτων που εμφανίζονται πανομοιότυπα σε καθένα από τα καλώδια που διέρχονται από το φίλτρο
Διαφορική Λειτουργία - εξασθένηση σημάτων που εμφανίζονται μόνο σε μία από τις γραμμές

Για κάθε Λειτουργία, η εξασθένηση χαρακτηρίζεται σε όλο το φάσμα συχνοτήτων και μετράται σε dB

Περιγραφή Προϊόντος

ΟΝΟΜΑΣΤΙΚΗ ΤΑΣΗ	380 VAC
ΟΝΟΜΑΣΤΙΚΟ ΡΕΥΜΑ	100 A
Πτώση Τάσης	Λιγότερο από 1V
Υπερφόρτωση	140% του ονομαστικού ρεύματος για 15 λεπτά

Αρμονική Παραμόρφωση	Λιγότερο από 2% @ πλήρες ονομαστικό ρεύμα
Ρεύμα Διαρροής	≤0.2A@380/230VAC και 50Hz
Τάση Διηλεκτρικής Αντοχής	1000VDC (γραμμή προς γραμμή) 1000VDC (γραμμή προς περίβλημα)
Αντίσταση Μόνωσης DC	Σύμφωνα με MIL-STD-202 Μέθοδος 202

Αντοχή Τερματικού	Σύμφωνα με MIL-STD-202 Μέθοδος 211
Αύξηση Θερμοκρασίας	Σύμφωνα με MIL-F-15733

Απώλεια Εισαγωγής	≥100dB@14K-40GHz Σύμφωνα με MIL-STD-220A, Υπό Συνθήκη Φορτίου
Κλιματική Ταξινόμηση	25/070/21

Η Εταιρεία μας

Είμαστε ένας επαγγελματίας και διάσημος κατασκευαστής φίλτρων EMI.
Η τεχνική μας ομάδα έχει πάνω από 10 χρόνια εμπειρίας στο σχεδιασμό φίλτρων EMI. Γνωρίζουμε πολύ καλά τα πρότυπα ασφαλείας UL VDE CSA CE CQC κ.λπ.
Η ομάδα τεχνικής εξυπηρέτησής μας γνωρίζει πολλούς τύπους προτύπων δοκιμών, όπως βιομηχανικές εφαρμογές (IEC61800-3 για οδηγούς μετατροπέα συχνότητας, EN12015 για ανελκυστήρες, EN55011 για συσκευές ISM κ.λπ.) και εφαρμογές (GJB151A, GJB152A κ.λπ.). Μπορούμε να λύσουμε προβλήματα EMI γρήγορα, αποτελεσματικά και με χαμηλό κόστος.

Μπορούμε να προμηθεύσουμε φίλτρα EMI όπως

Φίλτρο EMI 100a
Φίλτρο EMI 2 Σταδίων
Φίλτρο EMI 230v AC
Φίλτρο EMI 240v AC
Φίλτρο EMI 3 Φάσεων 400Hz
Φίλτρο RFI 3 Φάσεων
Φίλτρο EMI 50a
Φίλτρο EMI AC Socket με Ασφάλεια και Διακόπτη
Φίλτρο EMI 5A
Φίλτρο EMI AC DC
Σχεδιασμός Φίλτρου Γραμμής AC Εισόδου
Φίλτρο Γραμμής AC για Ήχο
Φίλτρο Θορύβου Γραμμής Τροφοδοσίας AC
Αντιπαρεμβολικό Φίλτρο
Φίλτρα Ηλεκτρομαγνητικών Παρεμβολών
Φίλτρο EMC EMI για Φωτοβολταϊκούς Μετατροπείς
Φίλτρο Τροφοδοσίας EMI για Εξοπλισμό
Φίλτρο EMI 10a
Φίλτρο EMI 230v
Φίλτρο EMI AC
Φίλτρο EMI με Πυκνωτή Feedthrough
Φίλτρο EMI για Φώτα LED
Φίλτρο EMI για Τροφοδοτικό
Φίλτρο EMI για VFD
Κατασκευαστές Φίλτρων EMI
Φίλτρα EMI για Μηχανολογικό Εξοπλισμό
Φίλτρα Γραμμής Τροφοδοσίας AC EMI RFI
Φιλτράρισμα Θορύβου EMI RFI
Φίλτρα Προστασίας Καταστολής Θορύβου EMI RFI
Φίλτρο EMI Ethernet
Πυκνωτές Feedthru
Φίλτρο Θορύβου EMC RFI Γενικής Χρήσης Socket με Ασφάλεια
Φίλτρο EMI Gigabit Ethernet
Φίλτρα IEC EMI
Ενσωματωμένο Φίλτρο EMI
Φίλτρο EMI Μετατροπέα
Φίλτρο EMI Μονοφασικό Κοπής Λέιζερ
Φίλτρο EMI LC
Φίλτρο EMI LCR Electronics
Φίλτρο EMI LED
Φίλτρο EMI Χαμηλοπερατό
Φίλτρο EMI LVDS
Φίλτρο EMI Δικτύου
Φίλτρα EMI
Φίλτρο RF MRI
Παθητικό Φίλτρο EMI
Φίλτρο Θορύβου PLC
Φίλτρα EMI Plug-in
Φίλτρο Τροφοδοσίας με Ασφάλεια για Ιατρικό Εξοπλισμό
Φίλτρα Γραμμής Τροφοδοσίας Μονοφασικά
Φίλτρο EMI Τροφοδοτικού
Φίλτρα Παρεμβολών Ραδιοσυχνοτήτων
Πυκνωτής Feedthrough RF
Φίλτρο RFI για Ραδιόφωνο
Φίλτρο RFI για Τηλεόραση
Φίλτρο RFI για VFD
Φίλτρο Καταστολής RFI
Φίλτρο EMI RJ45
Φίλτρο EMI Μονοφασικό
Φίλτρο RFI Μονοφασικό
Φίλτρο EMI Ηλιακού Μετατροπέα
Φίλτρα EMI Τριφασικά
Φίλτρο EMI VFD
Φίλτρο EMI με Διακόπτη Ροκέρ και Ασφάλεια
Φίλτρο RFI AC EMI Δύο Σταδίων Κ.Λ.Π.
