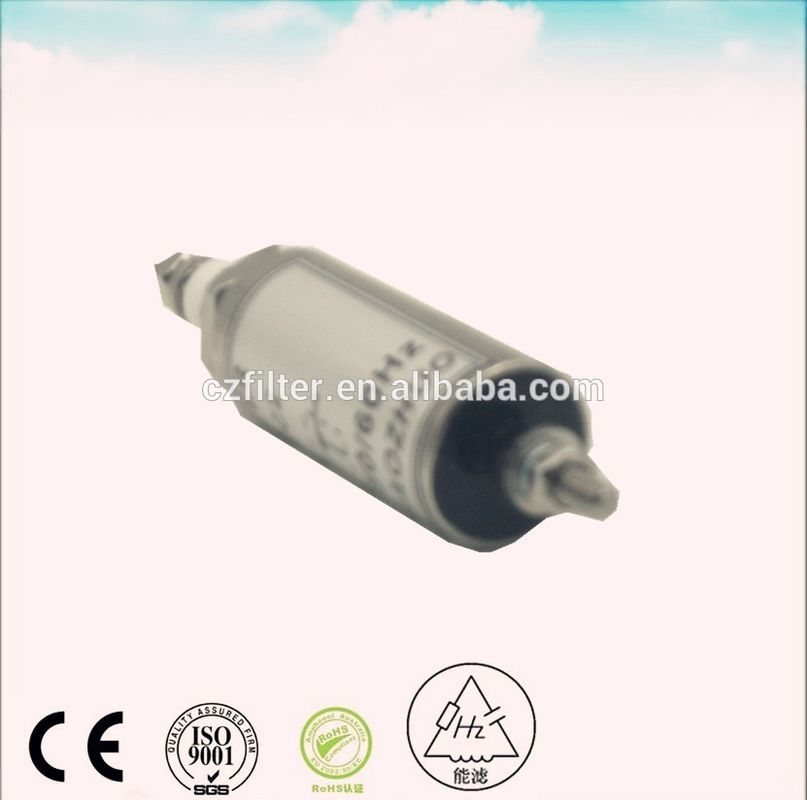

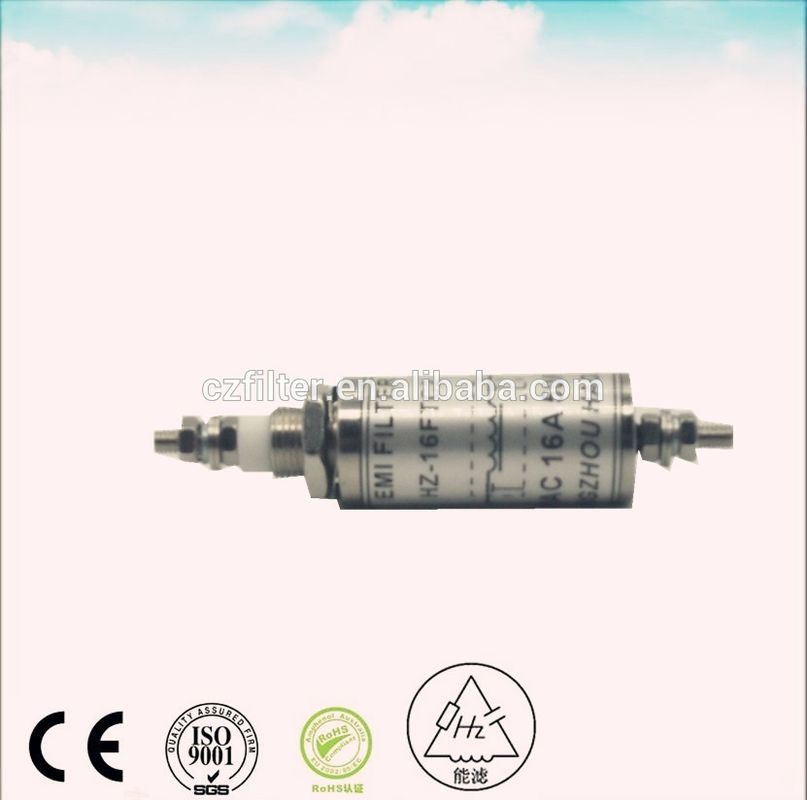

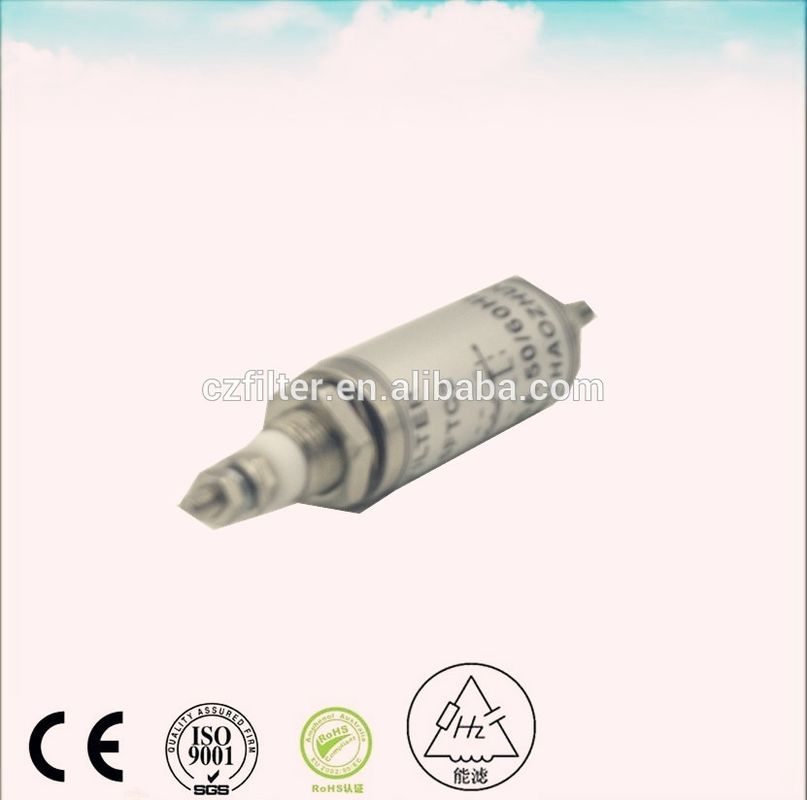

16a φίλτρο EMI
,Feedthrough πυκνωτών φίλτρο της Emi
,φίλτρο 16amp EMI
-
ΤύποςΦίλτρο της EMI
-
Λειτουργία μεταφοράςΧαμηλής διέλευσης
-
Τύπος συσκευασίαςΣε όλη την τρύπα
-
Ονομαστική κεντρική συχνότητα50/60HZ
-
3db εύρος ζώνης4K
-
Απώλεια εισαγωγής100dB
-
σύνθετη αντίσταση εισαγωγής50ohm
-
Εξασθένιση ζώνης διακοπής70-100dB
-
Διορισμένη τάση250VAC
-
Εκτιμημένο ρεύμα16A
-
ΑΡΙΘΜΟΣ ΓΡΑΜΜΩΝ1
-
Εφαρμογήπροστατευτικό κάλυμμα RF
-
Τάση δοκιμής1000VDC
-
αντίσταση στην ανάλυση1000M ohm @ 500VDC
-
αποτελεσματική θωράκιση100dB @ 14K-10GHz
-
Λιμάνιchangzhou shanghai hangzhou ή άλλα
-
Τόπος καταγωγήςJiangsu, Κίνα
-
ΜάρκαNenglv
-
ΠιστοποίησηCE RoHS
-
Αριθμό μοντέλουHz-16FTC2
-
Ποσότητα παραγγελίας min50 - 299 κομμάτια
-
Τιμή$25.00
-
Συσκευασία λεπτομέρειες100 PC σε ένα κιβώτιο και ακαθάριστο βάρος είναι περίπου 10 κλ
-
Δυνατότητα προσφοράς1000 κομμάτι/κομμάτια ανά Εβδομάδα
250VAC 16A 25A Συμπιεστής Emi Φίλτρο τροφοδοσίας Φίλτρο αντι παρεμβολών
250VAC 16A διερμηνευτικό φίλτρο EMI για αναχωρητικό θάλαμο
Τεχνική προδιαγραφή
- ονομαστική τάση:250VAC/600VDC
- Ρυθμισμένο ρεύμα: 1A-300A
- Συχνότητα λειτουργίας: 50/60Hz
- Πεδίο θερμοκρασίας: 40/085/56
|
Ονομασία προϊόντος
|
Φίλτρο EMI
|
|
ρεύμα λειτουργίας
|
16Α
|
|
Διορισμένη τάση
|
115/250V εναλλακτικός
|
|
Συχνότητα καλωδίου ηλεκτρικής ενέργειας
|
50/60 Hz
|
|
Καθαρό βάρος/τμήματα
|
197.5g/τμήμα
|
|
Θερμοκρασία λειτουργίας
|
-25°85°C
|
|
Δοκιμή πίεσης
|
Η γραμμή προς το έδαφος: 2250V DC
|
|
Από γραμμή σε γραμμή:1450V DC
|
|
|
Μέγιστο ρεύμα διαρροής
|
Γραμμή προς το έδαφος: 115V AC 60HZ 0,25mA
|
|
Γραμμή προς το έδαφος: 250V AC 50HZ 0,45mA
|
|
|
Πρότυπο αναφοράς σχεδιασμού
|
CSA222NO.1986,IEC/EN 60939
|
Χαρακτηριστικά του προϊόντος
- Το φίλτρο τροφοδοσίας εναλλασσόμενου ρεύματος προσφέρει υψηλή απώλεια εισαγωγής σε μια ζώνη συχνοτήτων από μερικές δεκάδες KHz μέχρι την περιοχή GHz.
- Στήλινος / κυλινδρική / κυλινδρική θήκη, μικρό μέγεθος, εύκολη εγκατάσταση
- Υψηλή αξιοπιστία, πολύ ευρύτερο εύρος συχνοτήτων από KHz έως 10GHz
- Μέσα από την τοποθέτηση του διαφράγματος
Το κύκλωμα τύπου C και Pi, ονομαστική τάση 250VAC, μέγιστο ρεύμα λειτουργίας 300 αμπερών.
- Προσαρμοσμένη σχεδίαση αποδεκτή
Ειδικότητα:
1) Έγκριση RoHS, REACH, CE!
2) Διαθέσιμα σε συστατικά RF ευρέως!
3) Προσαρμοσμένο σχέδιο είναι διαθέσιμο!
4) Πιστοποίηση: ISO9001:2008,ISO14001:2004, ISO18001:2007
| Φίλτρο | Κατηγοριοποιημένο ρεύμα ((A) | Διάταξη: | Τρόπο διαρροής (mA) | Δυνατότητα (μF) | Δοκιμαστική τάση1min ((VDC) |
| 16-Μ4 | 16 | 250 | 4.14 | Δύο φορές το 0.022 | 2250 |
| 63-M6 | 63 | 250 | 88.5 | Δύο φορές το 0.47 | 2250 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2120 |
| 100-M8 | 100 | 250 | 564 | 2*3.0 | 2200 |
| 250-M12 | 250 | 250 | 157 | 2*1.0 | 2250 |
| 30-Μ5 | 30 | 600 | - | Δύο φορές το 0.018 | 2500 |
| 50-M6 | 50 | 200 | - | 0.22 | 720 |
| 65-M6 | 65 | 200 | - | Δύο φορές τέσσερα.7 | 1000 |
| 62-M6 | 65 | 250 | - | Δύο φορές το 0.25 |
2250
|
Περιγραφή του προϊόντος
Ø Περιγραφή:
n Οι ενσωματωμένοι ενσωματωτές προσφέρουν υψηλή απώλεια εισαγωγής σε ένα ευρύ φάσμα συχνοτήτων από
λίγες δεκάδες kHz μέχρι την περιοχή των GHz
n Πολύ χαμηλή εσωτερική αγωγιμότητα σειράς
n Πολύ υψηλή αυτοανακουφιστική συχνότητα
n Δηλεκτρικός αυτοθεραπευτής
n Υψηλή ποιότητα και αξιοπιστία
n Προστασία κατά της στροφής
n Εγκατάσταση διά της κεφαλής του ποδιού
n Προσαρμοσμένες ή διπλές εκδόσεις κατόπιν αιτήματος
ηλεκτρικό φίλτρο καλωδίου ηλεκτρικής τροφοδοσίας Low Pass
ØΤυπικές εφαρμογές:
n Φίλτρο καλωδίων εναλλασσόμενης ισχύος για καλωδίους 250VAC
n Φίλτρο γραμμής συνεχούς τροφοδοσίας για ισχύ μπαταρίας 48VDC
n Αύξηση της ασφάλειας των συστημάτων και των πληροφοριών
n Πηγές ρεύματος
n Ενεργειακό και κινητό εξοπλισμό
n διακομιστές υπολογιστών
n τροφοδοσίες ηλεκτρικής ενέργειας UPS
Ιατρικός εξοπλισμός
n Ακρυμμένα δωμάτια
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
