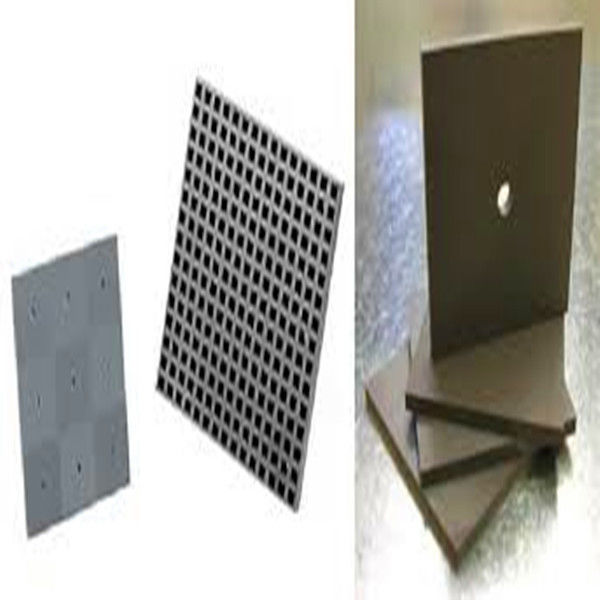

Ferrite μέγεθος κεραμιδιών

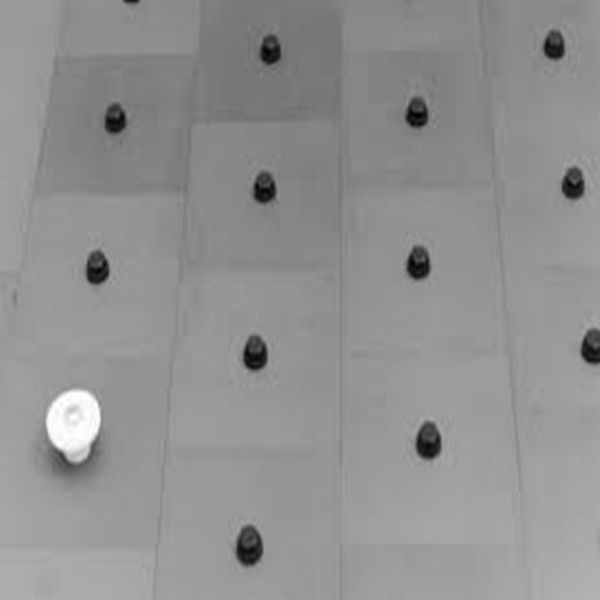

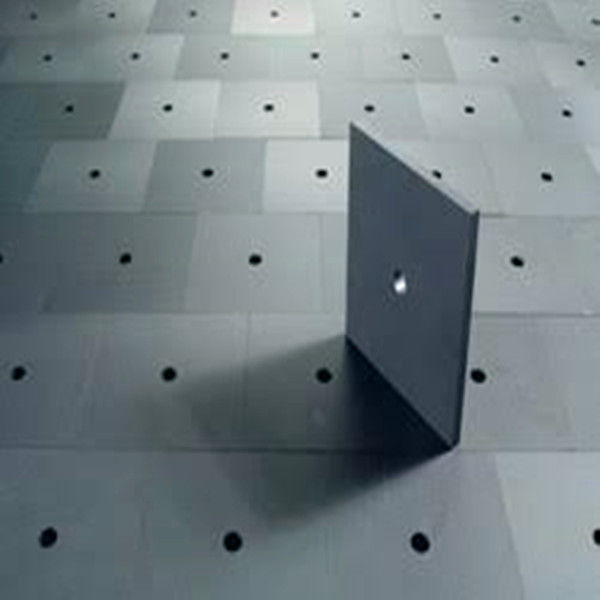

Ferrite εφαρμογή κεραμιδιών
Με βάση την αρχή το σύνθετο μαγνητικό ίσο διαπερατότητας (ή σχεδόν ίσος) στη σύνθετη διηλεκτρική σταθερά. Τα υλικά με αυτήν την ιδιοκτησία εκθέτουν μια σύνθετη αντίσταση ίση με αυτήν «ελεύθερου χώρου» και επομένως δεν απεικονίζουν την ακτινοβολούσα ενέργεια στην κανονική επίπτωση.
Ferrite το κεραμίδι μπορεί να παρέχει 10dB - 25dB της απορρόφησης μεταξύ 30MHz και 1GHz. Τα κεραμίδια είναι λεπτά (περίπου 0,26 ίντσες), αλλά μπορούν να είναι βαριά (κατά προσέγγιση 10 λίβρες ανά τετραγωνικό πόδι).

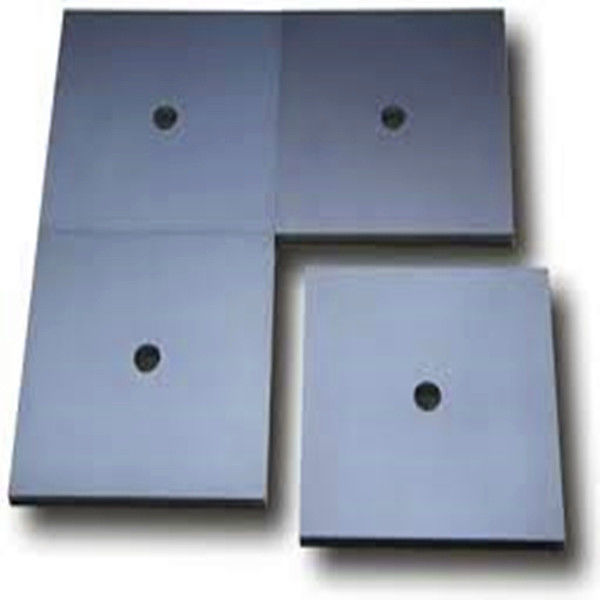

Μέγεθος για ferrite αιθουσών EMC το κεραμίδι

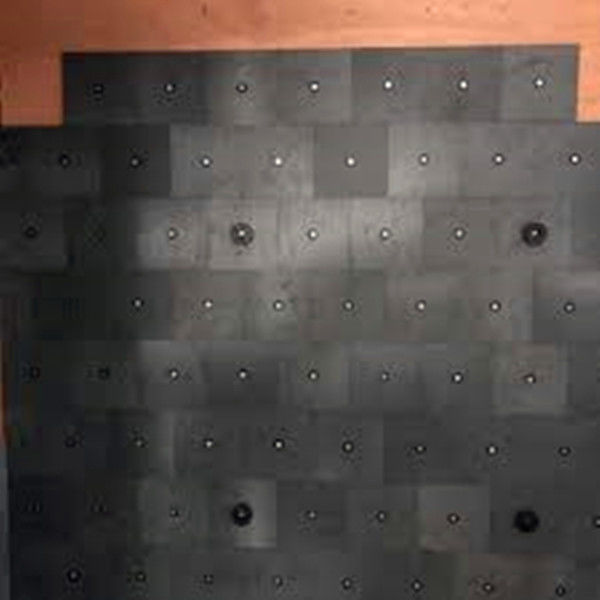

Εφαρμογή για ferrite αιθουσών EMC το κεραμίδι
Χρησιμοποιημένος για την αίθουσα EMC
| Αρχική διαπερατότητα | 5500 |
| Σχετικός παράγοντας απώλειας | το 15@0.1MHz |
| Πυκνότητα ροής κορεσμού | 280 (1194A/m) |
| Remanence | 180 |
| coercivity | 3 |
| Σχετικό temp.factor | 3 |
| Temp κιουριού. | 90 |
| Πυκνότητα | 4.85*1000 |
| Ειδική αντίσταση | 100 |
Απόδοση
| 30MHz | -25.5dB |
| 100MHz | -38dB |
| 300MHz | -19.5dB |
| 500MHz | -16dB |
| 700MHz | -12dB |
| 1000MHz | -10dB |
Υλικά χαρακτηριστικά του Hz-FT
| Ιδιότητες | Σύμβολο | Μονάδα | Αξία |
| Αρχική διαπερατότητα | μiac | 5500 ±20% | |
| Σχετικός παράγοντας απώλειας | tanδ/μiac | ×10-6 | 15 (0.1MHz) |
| Πυκνότητα ροής κορεσμού | BS | ΑΜ | 280 (1194A/m) |
| Remanence | BR | ΑΜ | 180 |
| Coercivity | Hc | A/m | 3 |
| Σχετικά temp. παράγοντας (20℃∼60℃) | αμr | ×10-6/℃ | 3 |
| Θερμοκρασία κιουριού | TC | ℃ | >90 |
| Πυκνότητα | δ | ㎏/㎥ | 4.85×103 |
| Ειδική αντίσταση | ρ | Ω·μ | >100 |
Χαρακτηριστική γραφική παράσταση της απώλειας αντανάκλασης (DB) και προδιαγραφή της απόδοσης
| Συχνότητα | Χαρακτηριστικός | Προδιαγραφή |
| 30MHz | -25.5dB | -24.0dB μέγιστο. |
| 100MHz | -38.0dB | |
| 300MHz | -19.5dB | |
| 500MHz | -16.0dB | |
| 700MHz | -12.0dB | |
| 1000MHz | -12.0dB | -9.0dB μέγιστο. |
| Μέρος | Διαστάσεις στο χιλ. |
| Α | 99.95 +/0,10 |
| Β | 99.95 +/0,10 |
| Γ | 6.70 +/0,10 |
| Δ | 10.00 +/0,20 |
| Βάρος | 330g |
