έως και 100dB Rf Enclosure Emi Shield Emc Tester RF Shielding Room 14KHz-40GHz
-
Επισημαίνω
Δοκιμαστής EMC περιβλήματος 100dB RF
,Δοκιμαστής EMC Emi Shield
,Δωμάτιο προστασίας ραδιοσυχνοτήτων 14KHz
-
ΤύποςΦίλτρο RC
-
Λειτουργία μεταφοράςΧαμηλό πέρασμα
-
Τύπος πακέτουΕπιφανειακή βάση
-
Ονομαστική κεντρική συχνότητα50Hz
-
Εύρος ζώνης 3DB10 μ.
-
Απώλεια εισαγωγής100dB
-
Αντίσταση εισόδου50OHM
-
Εξασθένηση της ζώνης100dB
-
ΤροφοδοσίαΜία φάση τριών φάσεων ή DC
-
Χρήσηδοκιμή EMC
-
Μέγεθος δωματίουΠροσαρμοσμένος
-
Μέγεθος πόρταςΠροσαρμοσμένος
-
ΠίνακαςΧάλυβα 2mm/3mm
-
απόσβεση14kHz-40Ghz> = 100dB
-
ΣυσκευασίαΞύλινη θήκη
-
Χρόνος παράδοσης2-3 εβδομάδες για δοκιμή EMC Ηλεκτρομαγνητική θωράκιση RF Room
-
ΛιμάνιΣαγκάη
-
Μάρκαhaozhuo
-
Αριθμό μοντέλουΧ
-
Ποσότητα παραγγελίας min>=1 σύνολα
-
Τιμή$10,000.00
-
Συσκευασία λεπτομέρειεςξύλινη περίπτωση
-
Δυνατότητα προσφοράς1 σύνολο/σύνολα το μήνα

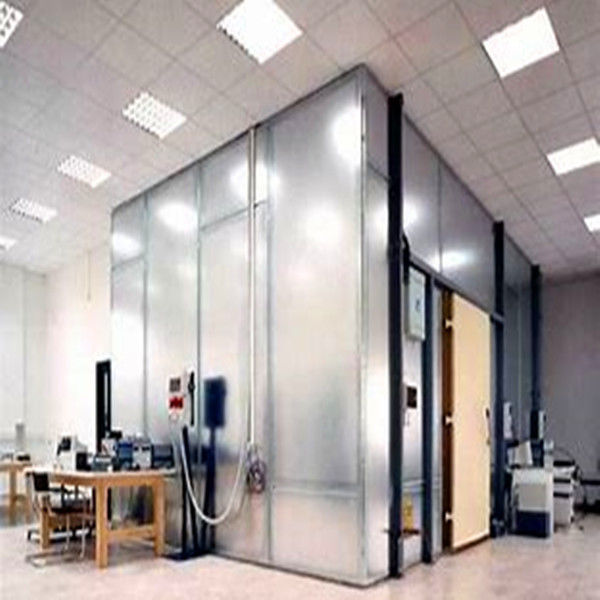

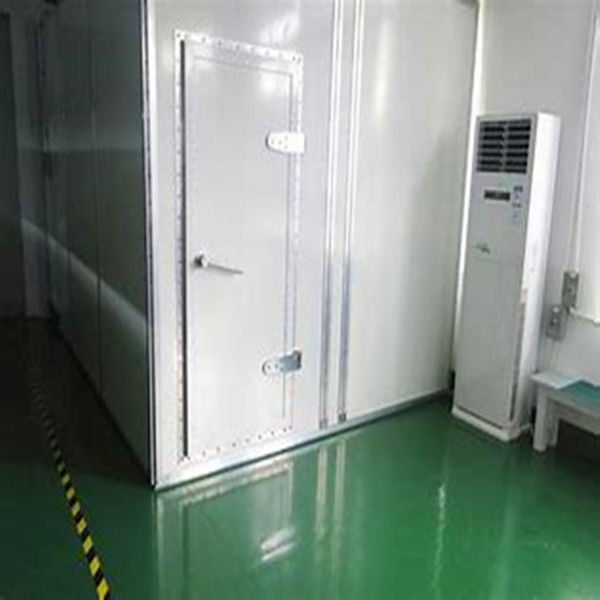

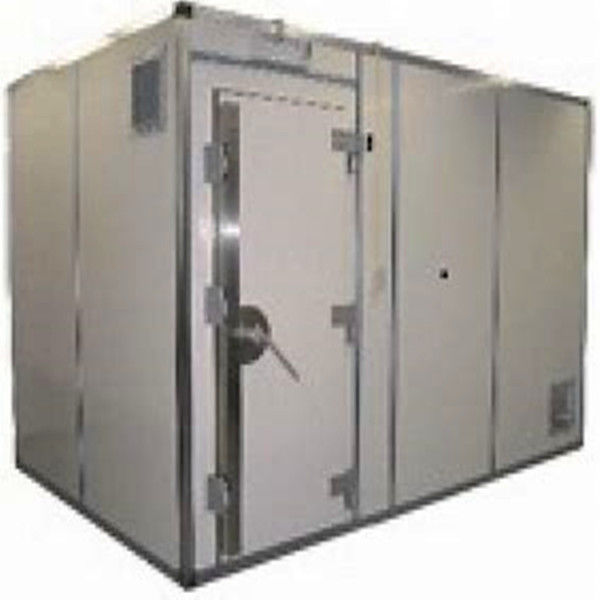

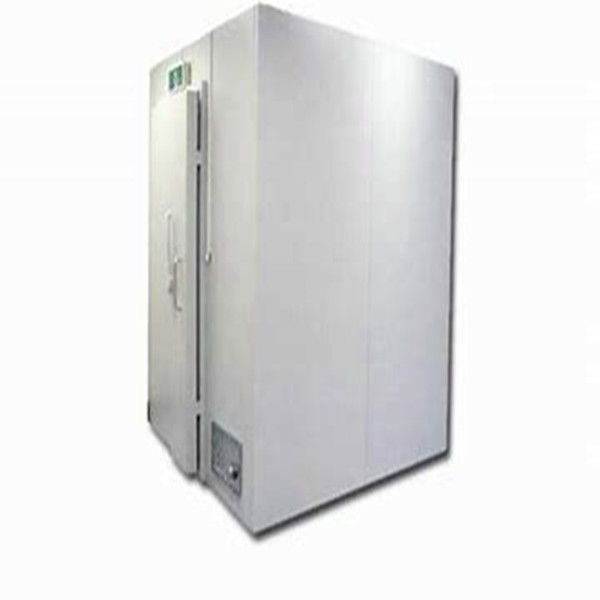

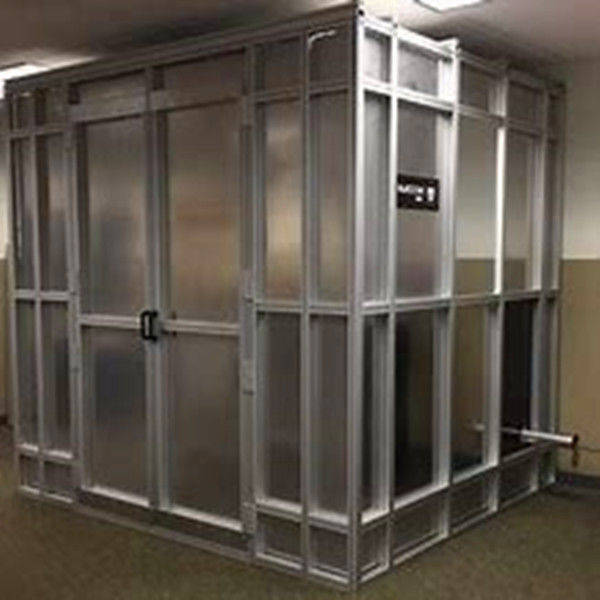

έως και 100dB Rf Enclosure Emi Shield Emc Tester RF Shielding Room 14KHz-40GHz
14KHz-40GHz περισσότερο από 100dB δοκιμαστή EMC θήκης
- 2 mm ή 3 mm πάχος Ζυγισμένος χάλυβας
- Το μοντελοποιημένο σχέδιο επιτρέπει την εύκολη συναρμολόγηση και αποσυναρμολόγηση σε μεταγενέστερη ημερομηνία
- Μπορεί εύκολα να τροποποιηθεί σε μεγαλύτερα ή μικρότερα δωμάτια
- Χρησιμοποιούνται από τη βιομηχανία για την εκπομπή ακτινοβολίας και
- Δοκιμή ακτινοβολικής ανθεκτικότητας ηλεκτρικού/ηλεκτρονικού εξοπλισμού σε διάφορες διεθνείς προδιαγραφές
Όταν ένα προστατευμένο δωμάτιο είναι απαραίτητο;
· Εάν το εργαστήριο σας βρίσκεται κοντά σε εκπομπή ευρέος φάσματος (δηλαδή εξοπλισμό που εκπέμπει πολλαπλές συχνότητες κάτω των 400 Hz), ραδιοφωνικό πύργο, πομπό κινητής τηλεφωνίας ή άλλες μεγάλες γεννήτριες πεδίου,Τότε θα πρέπει να σκεφτείς ένα προστατευμένο δωμάτιο..
· Εάν η έρευνά σας βρίσκεται στη ζώνη των ακτίνων γάμμα και δεν θέλετε να χρησιμοποιήσετε ένα φίλτρο διαχωρισμού 60/50 Hz για την απομάκρυνση του θορύβου του ηλεκτρικού δικτύου, θα μπορούσατε να εξετάσετε ένα προστατευμένο δωμάτιο.Συνιστούμε να ακολουθήσετε τα παραπάνω βήματα για να ελαχιστοποιήσετε πρώτα τον θόρυβο της ηλεκτρικής πηγήςΑν αυτό δεν είναι αρκετό για τις ανάγκες σας, τότε ένα προστατευμένο δωμάτιο μπορεί να βοηθήσει.
| Χαρακτηριστικά του προϊόντος | ||||
| Τα πλαίσια προστασίας είναι κατασκευασμένα από καλούπια πλακέτες από χάλυβα που έχουν τυλιχθεί με ψυχρό έλασμα.που μπορεί να εμποδίσει τις πλάκες από στρέβλωση και να εξασφαλίσει την ισοπεδούργηση των πλακών χάλυβα. | ||||
| Η κατασκευή του αυτοσυγκρατούμενου πλαισίου είναι κατασκευασμένη από υλικά διατομής. | ||||
| Η πόρτα προστασίας είναι προαιρετική: τυπική ηλεκτροκινητική πόρτα (επιλογή ηλεκτροκινητική / χειροκίνητη), πλήρως αυτόματη πόρτα προστασίας (ανά φωτισμό με κωδικό πρόσβασης) συρόμενη πόρτα.Η διακόσμηση από ανοξείδωτο χάλυβα είναι στην επιφάνεια της πόρταςΗ κανονική διάσταση της πόρτας είναι:0.85×2 ((m). | ||||
| Μεγάλης κλίμακας κρεμασμένη συρόμενη πόρτα με θωράκιση, ηλεκτροκινητική συρόμενη πόρτα με σπρώξιμο, ηλεκτροκινητική συρόμενη πόρτα με σάκο αερίου, περιστρεφόμενη πόρτα με σιδηροτροχιά. | ||||
| Το αεριωθούμενο παράθυρο είναι σχεδιασμένο σε κυτταρικό τύπο κυματοδρόμου με διάσταση: 300 × 300 mm. | ||||
| Το φίλτρο ισχύος είναι σε κατάσταση υψηλής απόδοσης και χαμηλής διαρροής. | ||||
| Τα τηλέφωνα, οι κλιματισμοί, οι πυροσβεστικές συσκευές, οι οπτικές ίνες και τα καλώδια CAT5 μπορούν να εξοπλιστούν εξατομικευμένα. | ||||
| Η διακόσμηση θα οργανωθεί στο δωμάτιο προστασίας σύμφωνα με τις απαιτήσεις του τυπικού χώρου εξοπλισμού. | ||||
| Ιδιότητες προστασίας (dB) | ||||
|
Μαγνητικό πεδίο |
14kHz | 85 dB | ||
| 100KHz | 100 dB | |||
| 200KHz | 110 dB | |||
| Πλαίσιο κύμα | 50-103MHz | 120 dB | ||
|
Μικρολογισμικό |
1-10GHz | 110 dB | ||
| 10-20GHz | 100 dB | |||
| 20-40GHz | 80 dB | |||
| Πεδίο εφαρμογής | ||||
| Δοκιμασμός ΕΜΚ | ||||
| Άρθρο 1 | Τύπος μονάδας Πίνακας, 2mm/3mm πλακέτα από γαλβανισμένο χάλυβα | |||
| Άρθρο 2 | Δύναμη προστασίας από ραδιοσυχνότητα, μέγεθος ανοίγματος: 1000*2000mm Ή Προσαρμοσμένη διάσταση |
|||
| Άρθρο 3 | Φίλτρα ισχύος 16Α/ 32Α/50Α/63Α Ή Προσαρμοσμένη παράμετρος |
|||
| Άρθρο 4 | Πίνακες εξαερισμού με μέλι 300x300x25 χιλιοστά 300x600x25 χιλιοστά Ή Προσαρμοσμένη διάσταση |
|||
| Άρθρο 5 | Πίνακας ραδιοσυχνοτήτων 300*200mm, συμπεριλαμβανομένου του κυματοδηγού Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ή Προσαρμοσμένη διάσταση |
|||
| Άρθρα 6 | Γεωργία Αντιστατικά δάπεδα ή επιφάνειες από λαμινίτη Ή προσαρμοσμένα υλικά. |
|||
| Άρθρα 7 | Απορροφητήρας RF από αφρό Κεραμίδας από φερρίτη Απορροφητής υψηλής ισχύος |
|||
| Άρθρο 8 | Χάλκινο βεριλλίλιο | |||
| Άρθρα 9 | Σιδηροδρομικός κυματοδηγός | |||
| Άρθρο 10 | Σωτήρας προστασίας EMI | |||
| Ραδιοφωνικές ιδιότητες προστασίας ανηχοϊκού θαλάμου (dB) | ||
|
Μαγνητικό πεδίο |
14kHz | 75 dB |
| 100KHz | 100 dB | |
| 200KHz | 110 dB | |
| Πλαίσιο κύμα | 50-103MHz | 120 dB |
|
Μικρολογισμικό |
1-10GHz | 110 dB |
| 10-20GHz |
100 dB |
|
