Επισημαίνω
κατασκευαστές mri κλουβιών RF
,Κλουβί RF Faraday
,Προστατευτικό κάλυμμα κλουβιών του Faraday
-
ΕξουσίαΗλεκτρονικός
-
ΜέγεθοςΠροσαρμοσμένο
-
Εξαρτήματα 1Παράθυρο μαγνητικής τομογραφίας
-
Εξαρτήματα 2Πόρτα μαγνητικής τομογραφίας
-
Εξαρτήματα 3Επιτροπή χαλκού
-
Εξαρτήματα 4Φίλτρο EMI
-
Εξαρτήματα 5κηρήθρα
-
Αξεσουάρ 6Κυματοδηγός αερίου
-
Αξεσουάρ 7PVC για δάπεδα
-
Αξεσουάρ 8PVC για τοίχους
-
Αξεσουάρ 9Φως
-
Πωλήσεις μονάδωνΕνιαίο Στοιχείο
-
Ενιαίο μέγεθος συσκευασίας200Χ200Χ200 εκ
-
Ενιαίο μικτό βάρος500,000 κλ
-
Τύπος πακέτουξύλινη θήκη
-
Τόπος καταγωγήςJiangsu, Κίνα
-
ΜάρκαHZ
-
ΠιστοποίησηCE RoHS
-
Αριθμό μοντέλουΚΛΟΥΒΊ MRI RF
-
Ποσότητα παραγγελίας min1 σύνολο
-
Τιμή$20,000.00 / Set
Ραδιοσυχνότητα EMC αναιχώδης θάλαμος

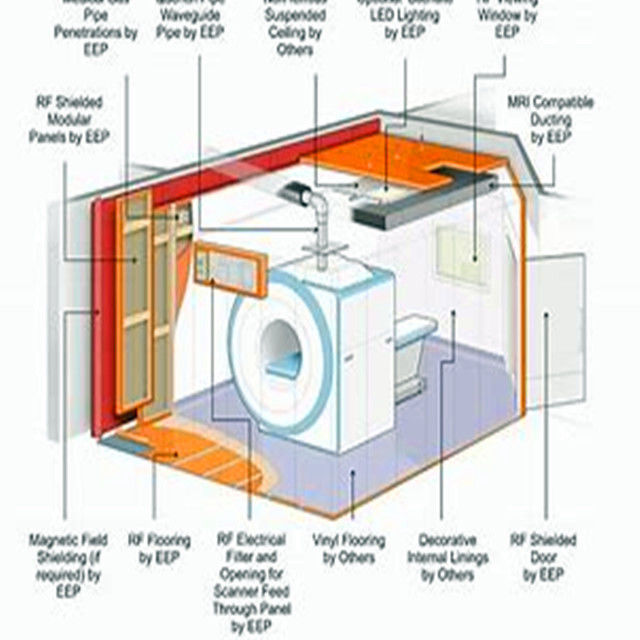

Χαρακτηριστικά Προϊόντος Αίθουσας Σάρωσης Μαγνητικού Συντονισμού:
- Καθαρός, ηλεκτρολυτικά εναποτεθειμένος χαλκός
- Επίπεδα εξασθένησης RF > 100 dB έως συχνότητες 400 MHz
- Ανεξάρτητοι, δομικά απομονωμένοι τοίχοι RF
- Ελαφριά πάνελ τοίχου και οροφής
- Εργοστασιακά σχεδιασμένα και κατασκευασμένα πάνελ θωράκισης RF
- Εσωτερικά φιλικά προς τον εργολάβο
Εκτός από τη χρήση για θαλάμους EMC, οι θωρακισμένοι θάλαμοι RF έχουν μια σειρά από διαφορετικές εφαρμογές και αποτελούν τη βάση για μια ευρεία ποικιλία πεδίων δοκιμών. Η Comtest είναι σε θέση να σχεδιάσει, να κατασκευάσει και να παραδώσει τους ακόλουθους κοινούς τύπους θωρακισμένων θαλάμων RF:
Θωρακισμένο κέντρο δεδομένων RF
Κύριοι Θάλαμοι Εξοπλισμού (γνωστοί και ως θάλαμος MER)
- Αίθουσες συνεδριάσεων και κέντρα διαχείρισης κρίσεων
- Θωρακισμένοι θάλαμοι ελέγχου και ενισχυτών RF
- Θάλαμοι δοκιμών αγωγιμότητας
- Θάλαμοι αντήχησης
- (Ημι)Ανεοϊκοί θάλαμοι

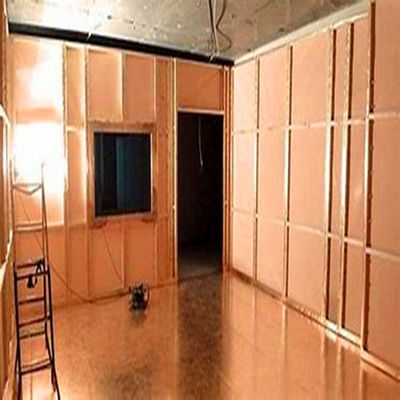

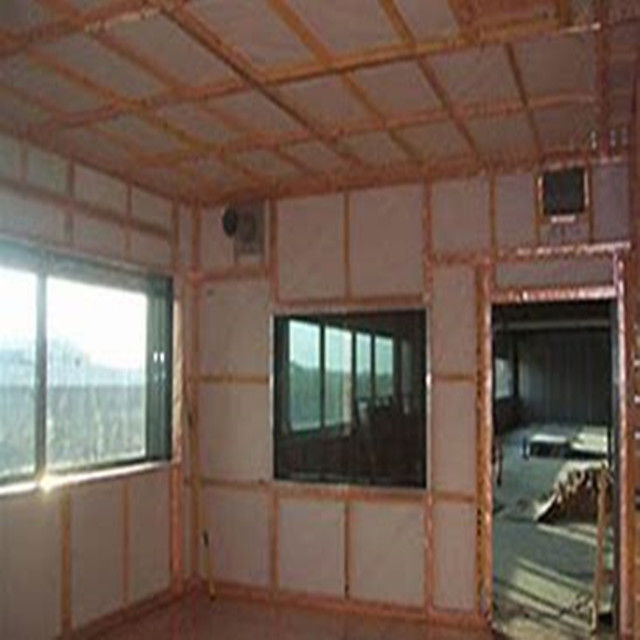

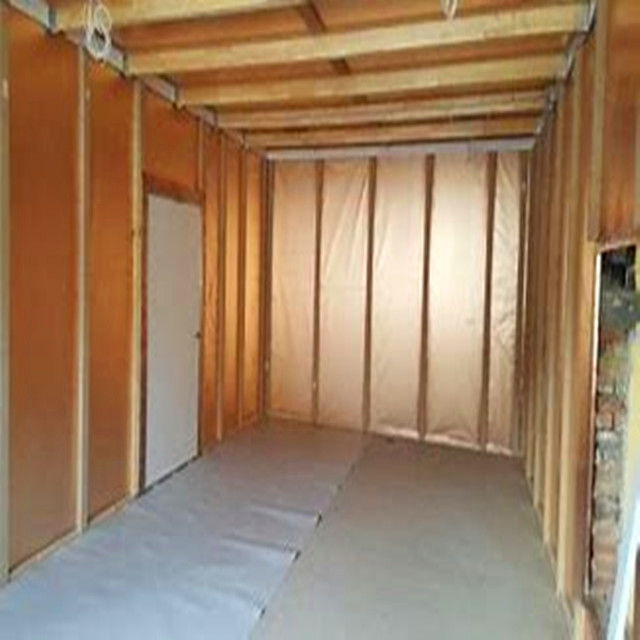

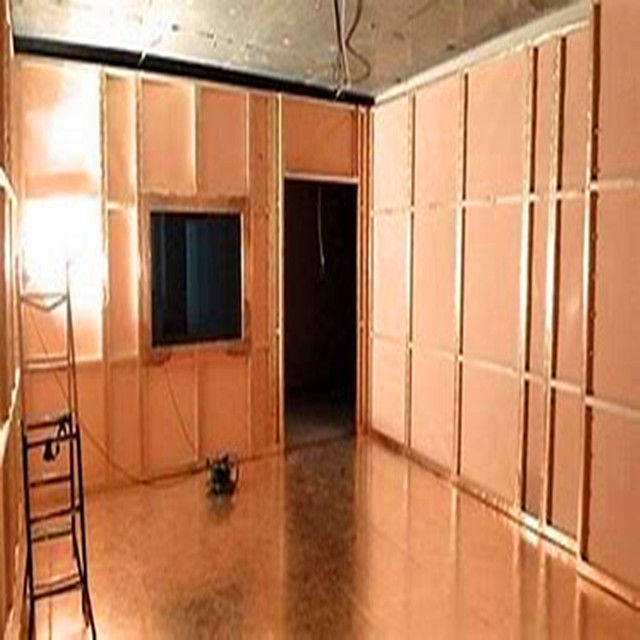

Περιγραφή Αίθουσας Σάρωσης Μαγνητικού Συντονισμού:Αυτή η αρθρωτή κατασκευή πλαισίου καλύπτεται με ηλεκτρολυτικά επιμεταλλωμένο χαλκό που μπορεί να προσαρμοστεί σε οποιαδήποτε κριτήρια σχεδιασμού. Το μηχανικά επεξεργασμένο και βιδωμένο σύστημα ενισχύει την ακεραιότητα RF με ευρείες αρμούς 4,4 cm (1 3/4") που συμπιέζονται έντονα, προσφέροντας μια απρόσκοπτη επιφάνεια θωράκισης. Οι εσωτερικοί συνδετήρες δεν χρειάζεται να διεισδύουν στην επιφάνεια θωράκισης από σχεδιασμό, γεγονός που ενισχύει τη μακροπρόθεσμη διάρκεια ζωής της θωράκισης.
Χαρακτηριστικά Προϊόντος

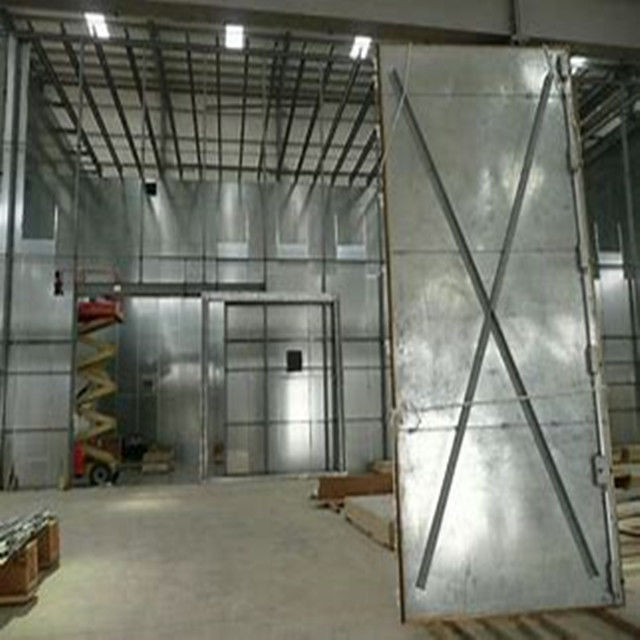

| Τα πάνελ θωράκισης είναι κατασκευασμένα από χυτευμένες πλάκες χάλυβα ψυχρής έλασης. Συνδέονται με τρόπο και συγκολλώνται με προστασία CO2, η οποία μπορεί να περιορίσει την παραμόρφωση των πλακών και να διασφαλίσει την ισοπέδωση των χαλύβδινων πλακών. | ||||
| Η αυτοϋποστηριζόμενη κατασκευή πλαισίου είναι κατασκευασμένη από τμήματα υλικών. | ||||
| Η θωρακισμένη πόρτα είναι προαιρετική: τυπική ηλεκτροκίνητη πόρτα (ηλεκτροκίνητη / χειροκίνητη εναλλακτική), πλήρως αυτόματη θωρακισμένη πόρτα (ενεργοποιούμενη από φως με κωδικό πρόσβασης) συρόμενη πόρτα. Η διακοσμητική επένδυση από ανοξείδωτο χάλυβα βρίσκεται στην επιφάνεια της πόρτας. Η τυπική διάσταση της πόρτας είναι: 0,85×2(m). | ||||
| Μεγάλης κλίμακας κρεμαστή συρόμενη θωρακισμένη πόρτα, ηλεκτροκίνητη συρόμενη πόρτα εισαγωγής, ηλεκτροκίνητη συρόμενη πόρτα με αερόσακο, περιστρεφόμενη πόρτα με ράγα. | ||||
| Το αεριζόμενο παράθυρο είναι σχεδιασμένο σε κυψελωτό τύπο κυματοδηγού με διάσταση: 300×300(mm). | ||||
| Το φίλτρο τροφοδοσίας είναι σε κατάσταση υψηλής απόδοσης και χαμηλής διαρροής. | ||||
| Τηλέφωνο, κλιματισμός, πυροσβεστικές συσκευές, οπτικές ίνες και καλώδια CAT5 μπορούν να εξοπλιστούν κατά παραγγελία. | ||||
| Η διακόσμηση θα τακτοποιηθεί εντός του θωρακισμένου θαλάμου σύμφωνα με τις τυπικές απαιτήσεις του εξοπλισμένου θαλάμου. | ||||
| Ιδιότητες Θωράκισης (dB) | ||||
| Μαγνητικό πεδίο | ||||
| 85dB | 100KHz | ||
| 100dB | 20-40GHz | |||
| 110dB | 10-20GHz | |||
| 50-103MHz | 120dB | Μικροκύματα | ||
| 110dB | 10-20GHz | ||
| 100dB | 20-40GHz | |||
| 80dB | Πεδίο Εφαρμογής | |||
| Δοκιμές EMC | ||||
| Στοιχείο 1 | ||||
| Τύπος πάνελ μονάδας, γαλβανισμένη χαλύβδινη πλάκα 2mm/3mm | Στοιχείο 2 | |||
| Θωρακισμένη πόρτα RF, Ανοιχτό μέγεθος: 1000*2000mm | Ή προσαρμοσμένη διάσταση Στοιχείο 6 | |||
| Φίλτρα τροφοδοσίας | 16A/ 32A/50A/63A Ή προσαρμοσμένη παράμετρος Στοιχείο 4 | |||
| Πάνελ εξαερισμού κυψέλης | 300x300x25mm 300x600x25mm Αξεσουάρ 5 Στοιχείο 6 | |||
| Πάνελ RF | 300*200mm, συμπεριλαμβανομένου κυματοδηγού Ø4cm / L220cm x1 BNC*2/N*2/SMA*2 Ή προσαρμοσμένη διάσταση Στοιχείο 6 | |||
| Δάπεδο | Αντιστατικό δάπεδο ή δάπεδο laminate Ή προσαρμοσμένα υλικά Στοιχείο 7 | |||
| Απορροφητής αφρού RF | Πλακίδιο φερρίτη Απορροφητής υψηλής ισχύος Στοιχείο 8 | |||
| Δάχτυλα βηρυλλίου-χαλκού | Στοιχείο 9 | |||
| Χαλύβδινος κυματοδηγός | Στοιχείο 10 | |||
| Φλάντζα θωράκισης EMI | Αξεσουάρ Αίθουσας Σάρωσης Μαγνητικού Συντονισμού | |||
Αξεσουάρ 1
| Πόρτα MRI 1.2x2.1M | Αξεσουάρ 2 |
| Παράθυρο MRI 0.8x1.2M | Αξεσουάρ 3 |
| Φίλτρο EMI 16A/ 25A/ 30A | Αξεσουάρ 4 |
| Φίλτρο κυψέλης ορείχαλκου | 300x300x25mm 300x600x25mm Αξεσουάρ 5 |
| Πάνελ χαλκού | Φύλλο χαλκού 1380mmx0.105mm Αξεσουάρ 6 |
| Κυματοδηγός ορείχαλκου | Αξεσουάρ 7 |
| Ταινία χαλκού | Πλάτος 25mm 50M/Ρολό Πλάτος 50mm 50M/Ρολό Αξεσουάρ 8 |
| Μαλλί χαλκού | 2.5KGS/Ρολό Αξεσουάρ 9 |
| Δάχτυλα βηρυλλίου-χαλκού |
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
