Φίλτρο ραδιοσυχνοτήτων 220VAC 16A EMI Power Line Θωράκιση RF

Φίλτρο γραμμής ηλεκτρικής ενέργειας EMI
December 27, 2025
Category Connection: φίλτρο ηλεκτροφόρων καλωδίων EMI
συζήτηση Μας ελάτε σε επαφή με
Tags:
#φίλτρα ηλεκτροφόρων καλωδίων εναλλασσόμενου ρεύματος rfi EMI #φίλτρο σημάτων EMI #Φίλτρο 5A της Emi
Brief: Από την ιδέα μέχρι την επίδειξη, αυτό το βίντεο υπογραμμίζει την εξέλιξη και τα πρακτικά αποτελέσματα του φίλτρου γραμμής ισχύος 220VAC EMI. Θα δείτε πώς αυτός ο συστηματικός σχεδιασμός φίλτρου καταστέλλει αποτελεσματικά τις ηλεκτρομαγνητικές παρεμβολές για εφαρμογές SMPS και VFD, διασφαλίζοντας αξιόπιστη απόδοση σε περιβάλλοντα θωράκισης RF. Ακολουθούμε την αρχή λειτουργίας του, τις βασικές μετρήσεις απόδοσης και τα σενάρια δοκιμών του πραγματικού κόσμου για να δείξουμε τις υψηλές του δυνατότητες εξασθένησης σε ένα ευρύ φάσμα συχνοτήτων.
Related Product Features:
  • Συστηματικός σχεδιασμός φίλτρου γραμμής ηλεκτρικής ενέργειας EMI βελτιστοποιημένος για Τροφοδοτικά Τροφοδοσίας Τροφοδοσίας (SMPS) και Μονάδες Μεταβλητής Συχνότητας (VFD).
  • Παρέχει αποτελεσματική θωράκιση RF με εξασθένηση ≥60dB στα 10KHz και ≥100dB από 1MHz έως 18GHz.
  • Αξιολογήθηκε για λειτουργία 220VAC με τρέχουσες χωρητικότητες συμπεριλαμβανομένων των εκδόσεων 16A, 32A και 50A στα 50/60Hz.
  • Διαθέτει χαμηλή πτώση τάσης (λιγότερο από 1V) και ελάχιστη αρμονική παραμόρφωση (κάτω από 2% σε πλήρες ονομαστικό ρεύμα).
  • Σχεδιασμένο με υψηλή διηλεκτρική αντοχή: 1000VDC line-to-line και 1000VDC line-to-case.
  • Συμμορφώνεται με στρατιωτικά πρότυπα, συμπεριλαμβανομένου του MIL-STD-202 για αντίσταση μόνωσης DC και αντοχή τερματικού.
  • Προσφέρει αξιόπιστη προστασία υπερφόρτωσης ικανή να χειρίζεται το 140% του ονομαστικού ρεύματος για 15 λεπτά.
  • Υποστηρίζεται από διετής εγγύηση και υποστηρίζεται από ολοκληρωμένες τεχνικές υπηρεσίες και δυνατότητες δοκιμών.
Ερωτήσεις:
  • Ποια είναι η κύρια λειτουργία αυτού του φίλτρου γραμμής ηλεκτρικής ενέργειας EMI;
    Το φίλτρο λειτουργεί ως δίκτυο προσαρμογής σύνθετης αντίστασης για την εξασθένιση της ηλεκτρομαγνητικής παρεμβολής (EMI) δημιουργώντας αναντιστοιχία σύνθετης αντίστασης μεταξύ των πλευρών εισόδου/εξόδου και των πλευρών ισχύος/φορτίου, εξομαλύνοντας αποτελεσματικά την έξοδο DC μειώνοντας την τάση κυματισμού στα τροφοδοτικά.
  • Σε ποιες εφαρμογές είναι κατάλληλο αυτό το φίλτρο EMI;
    Είναι σχεδιασμένο για διάφορες εφαρμογές, συμπεριλαμβανομένων βιομηχανικών χρήσεων όπως μετατροπείς συχνότητας, ανελκυστήρες, ιατρικός εξοπλισμός και στρατιωτικές εφαρμογές, παρέχοντας φιλτράρισμα θορύβου για εγκαταστάσεις θωράκισης SMPS, VFD και RF.
  • Ποιες είναι οι βασικές προδιαγραφές απόδοσης για την αποτελεσματικότητα της θωράκισης RF;
    Το φίλτρο παρέχει εξαιρετική αποτελεσματικότητα θωράκισης: ≥60dB στα 10KHz, ≥100dB από 1MHz έως 18GHz και ≥80dB από 18GHz έως 40GHz, εξασφαλίζοντας ολοκληρωμένη ηλεκτρομαγνητική συμβατότητα σε μεγάλες περιοχές συχνοτήτων.
  • Ποια πρότυπα δοκιμών και διασφαλίσεις ποιότητας πληροί αυτό το προϊόν;
    Τα προϊόντα μας συμμορφώνονται με τα βιομηχανικά πρότυπα όπως IEC61800-3, EN12015, EN55011 και τα στρατιωτικά πρότυπα GJB151A/GJB152A, με όλα τα προϊόντα να υποβάλλονται σε αυστηρούς ελέγχους και να υποστηρίζονται από διετής εγγύηση.
Related Videos

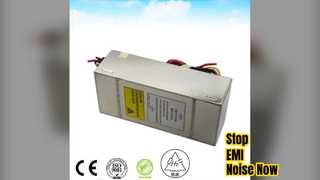

Φίλτρο EMI 25A Μείωση θορύβου έως 1GHz 00:18
