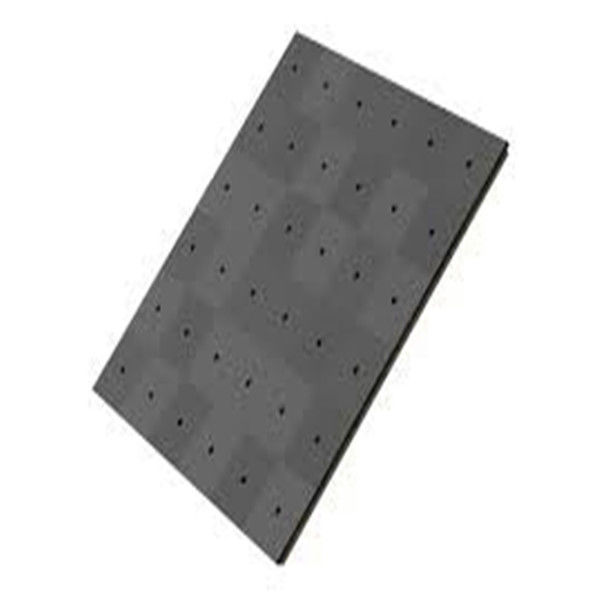

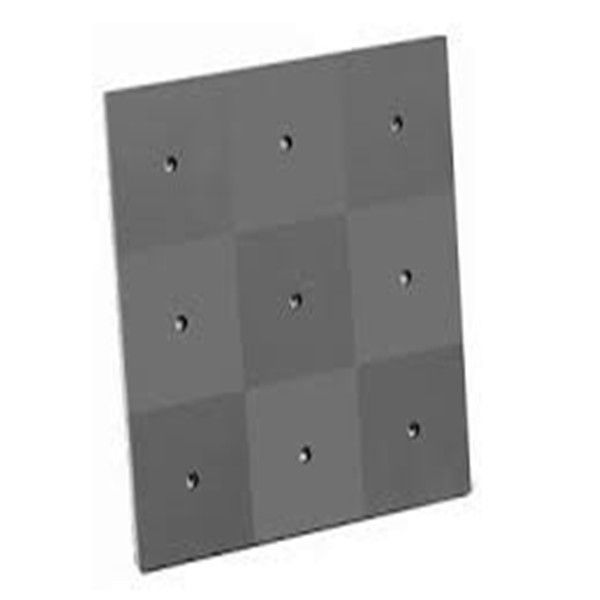

High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber

Υψηλής Συχνότητας Απορροφητικό Πλακίδιο Φερρίτη για Θωράκιση RF, Μέγεθος 100*100, για θωρακισμένο δωμάτιο RF, ανεμοθάλαμο EMC

Προϊόντα - Απορροφητήρα πλακιδίων από φερρύτη
  • Επισημαίνω

    Ferrite προστατευτικών καλυμμάτων RF απορροφητής κεραμιδιών

    ,

    Ferrite απορροφητής 100x100 κεραμιδιών

    ,

    100dB Ferrite απορροφητής κεραμιδιών

  • Τύπος
    πλακίδιο φερρίτη
  • Χρώμα
    Μαύρος
  • Μέγεθος βάσης
    100*100
  • Πάχος
    5.2mm 6.7mm
  • Εύρος ζώνης 3dB
    14Κ
  • Απώλεια εισαγωγής
    100db
  • Αντίσταση εισόδου
    50 ohm
  • Εξασθένιση ζώνης διακοπής
    100db
  • Εφαρμογή
    ΑΊΘΟΥΣΑ EMC
  • MOQ
    500 ΤΕΜ
  • Προμήθεια
    10000
  • Διανομή
    Δια θαλάσσης
  • Λιμάνι
    Σαγκάη
  • Τόπος καταγωγής
    Jiangsu, Κίνα
  • Μάρκα
    neutral
  • Πιστοποίηση
    CE RoHS
  • Αριθμό μοντέλου
    5.2
  • Ποσότητα παραγγελίας min
    1 - 9 κομμάτια
  • Τιμή
    $1000
  • Συσκευασία λεπτομέρειες
    100 PC σε ένα χαρτοκιβώτιο το ακαθάριστο βάρος είναι για 20Kg
  • Δυνατότητα προσφοράς
    100 κομμάτι/κομμάτια ανά Εβδομάδα

Υψηλής Συχνότητας Απορροφητικό Πλακίδιο Φερρίτη για Θωράκιση RF, Μέγεθος 100*100, για θωρακισμένο δωμάτιο RF, ανεμοθάλαμο EMC

  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
  • High Frequency Ferrite Tile Absorber For Rf Shielding 100*100 Size rf shielding room emc anechoic chamber
Λάβετε τιμή Συνομιλία τώρα

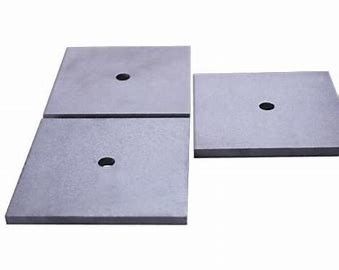

Μέγεθος πλακιδίων φερρίτη

  • Μέγεθος βάσης: 100*100mm
  • Τυπικό ύψος: 5,2 mm, 6,7 mm
  • Διάμετρος οπής: 10mm

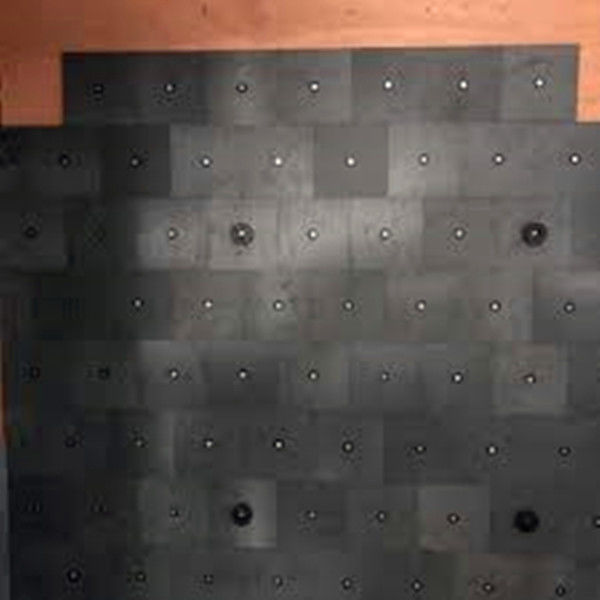

Εφαρμογή πλακιδίων φερρίτη

  • Χρησιμοποιείται για θάλαμο EMC

Βασίζεται στην αρχή της ύπαρξης μιγαδικής μαγνητικής διαπερατότητας ίσης (ή σχεδόν ίσης) με τη μιγαδική διηλεκτρική σταθερά. Τα υλικά με αυτή την ιδιότητα παρουσιάζουν αντίσταση ίση με αυτή του "ελεύθερου χώρου" και επομένως δεν αντανακλούν την ακτινοβολούμενη ενέργεια σε κανονική πρόσπτωση.

Το Ferrite Tile μπορεί να παρέχει 10dB - 25dB απορρόφησης μεταξύ 30MHz και 1GHz. Τα πλακάκια είναι λεπτά (περίπου 0,26 ίντσες), αλλά μπορεί να είναι βαριά (περίπου 10 λίβρες ανά τετραγωνικό πόδι).



Μέγεθος για πλακίδιο φερρίτη θαλάμου EMC

  • Μέγεθος βάσης: 100*100mm
  • Τυπικό ύψος: 5,5 mm, 6,7 mm
  • Διάμετρος οπής: 10mm

Εφαρμογή για πλακίδιο φερρίτη θαλάμου EMC

Χρησιμοποιείται για θάλαμο EMC

Αρχική διαπερατότητα 5500
Σχετικός παράγοντας απώλειας 15@0,1MHz
Πυκνότητα ροής κορεσμού 280(1194A/m)
Παραμονή 180
καταναγκασμός 3
Σχετικός συντελεστής θερμοκρασίας 3
Θερμοκρασία Κιουρί. 90
Πυκνότητα 4,85*1000
Αντίσταση 100



Εκτέλεση

30 MHz -25,5dB
100 MHz -38dB
300 MHz -19,5dB
500 MHz -16dB
700 MHz -12dB
1000 MHz -10dB



Υψηλής Συχνότητας Απορροφητικό Πλακίδιο Φερρίτη για Θωράκιση RF, Μέγεθος 100*100, για θωρακισμένο δωμάτιο RF, ανεμοθάλαμο EMC 0

Μέρος Διαστάσεις σε mm
ΕΝΑ 99,95 +/-0,10
σι 99,95 +/-0,10
ντο 6,70 +/-0,10
ρε 10.00 +/-0.20
Βάρος

330 γρ





Υψηλής Συχνότητας Απορροφητικό Πλακίδιο Φερρίτη για Θωράκιση RF, Μέγεθος 100*100, για θωρακισμένο δωμάτιο RF, ανεμοθάλαμο EMC 1Υψηλής Συχνότητας Απορροφητικό Πλακίδιο Φερρίτη για Θωράκιση RF, Μέγεθος 100*100, για θωρακισμένο δωμάτιο RF, ανεμοθάλαμο EMC 2
